Платформа-носитель · беспилотная авиационная система

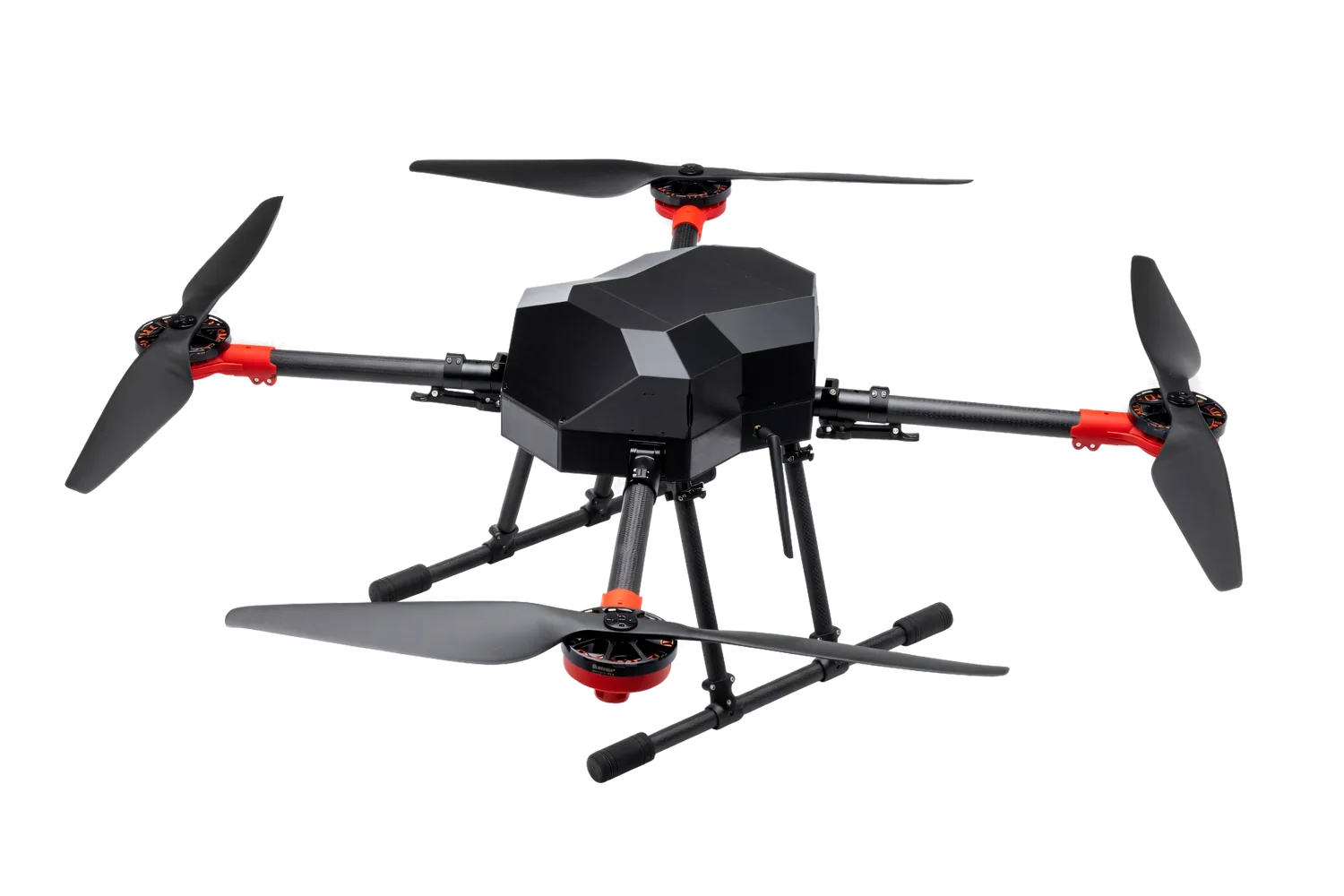

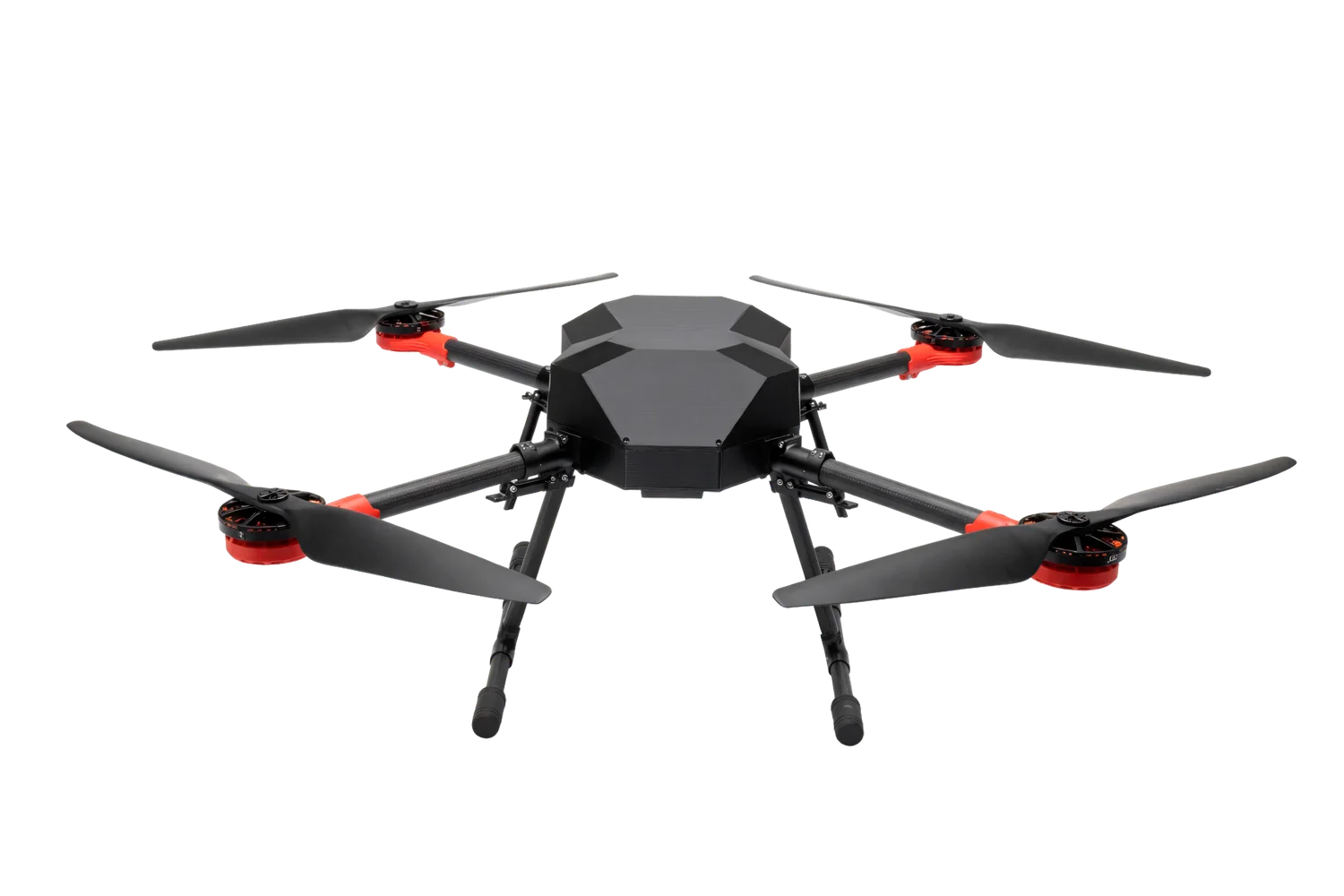

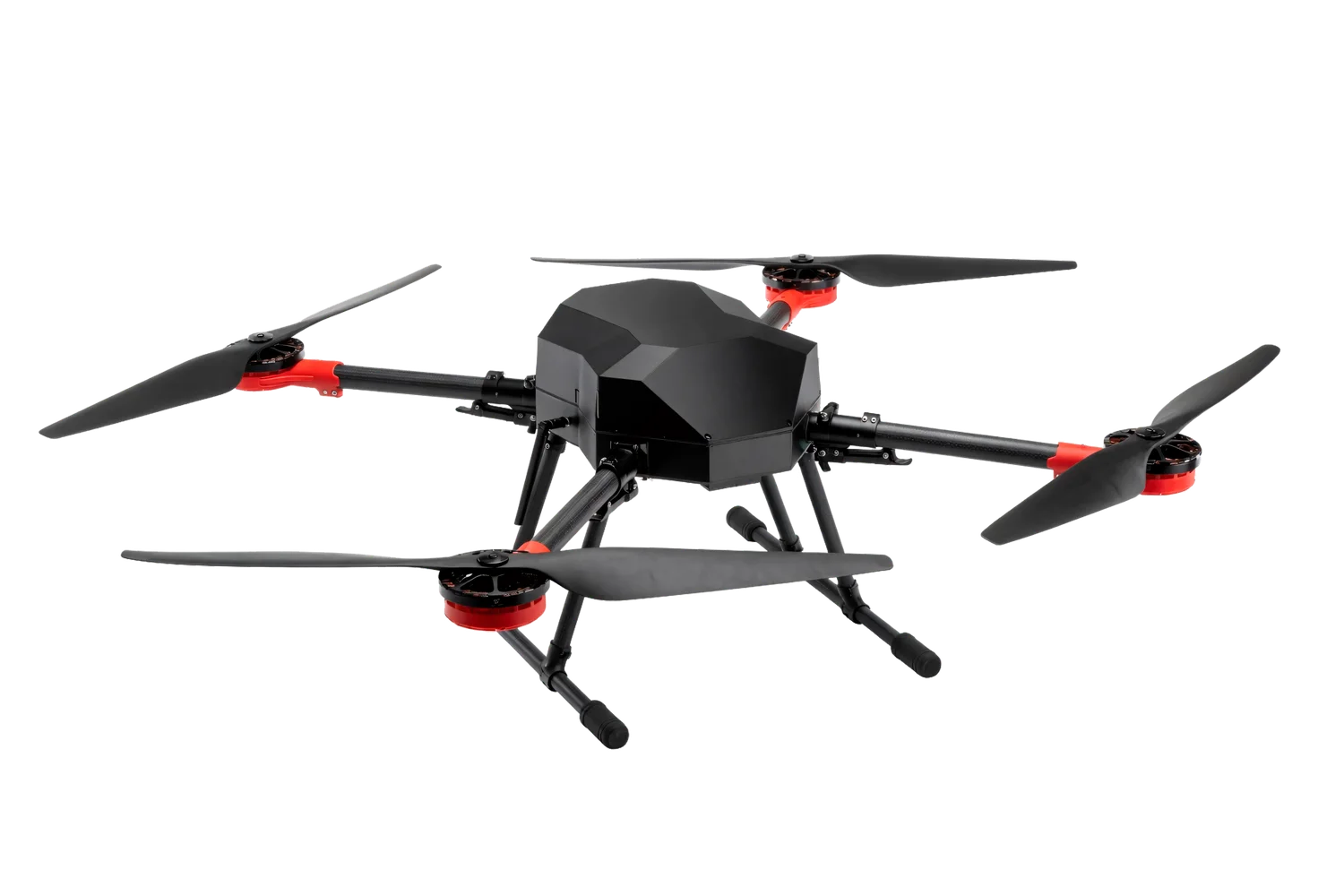

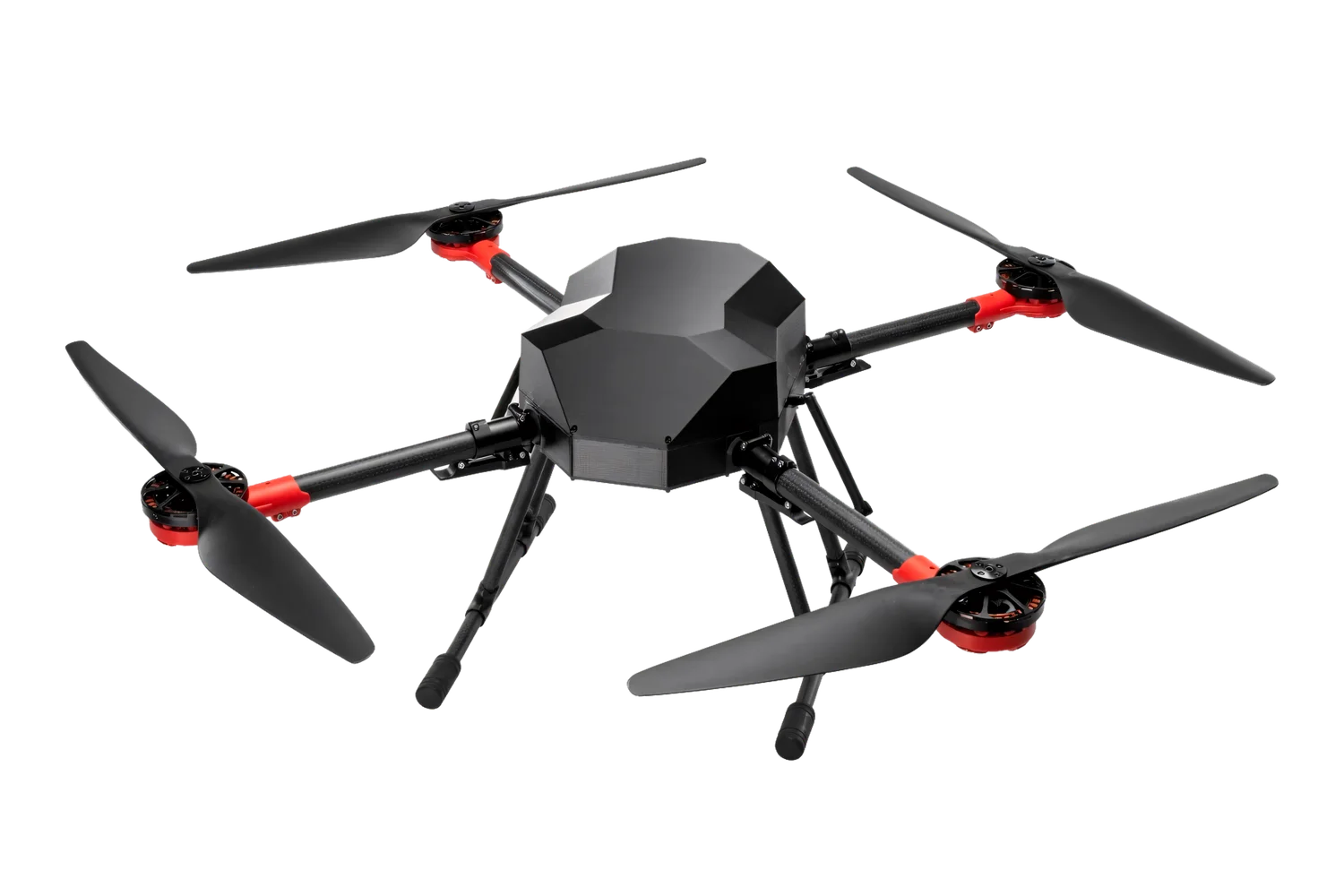

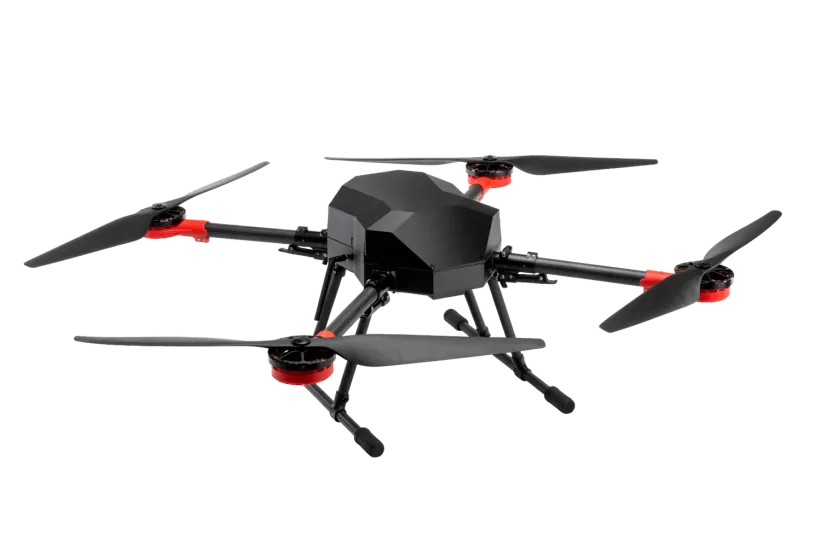

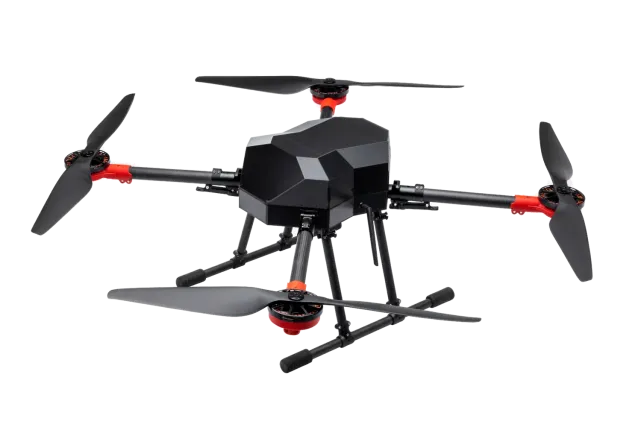

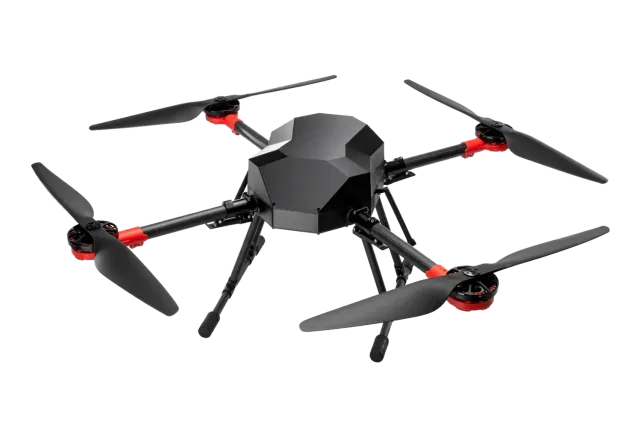

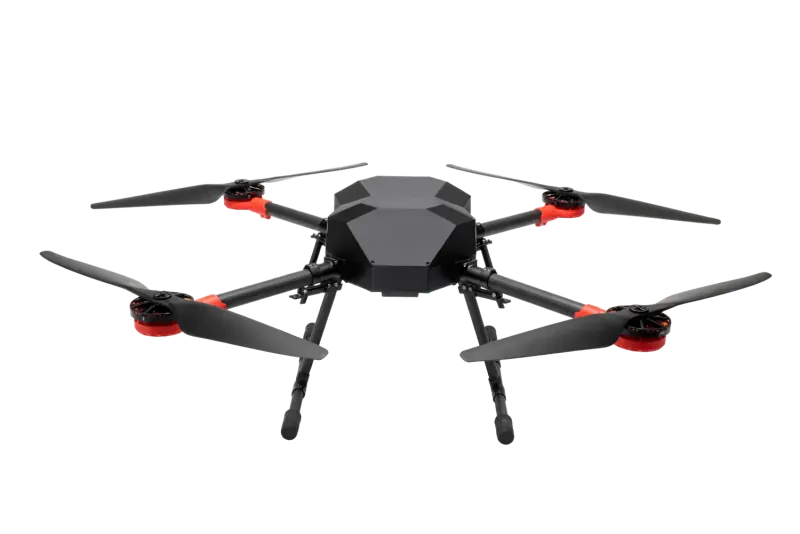

АГФ-1400

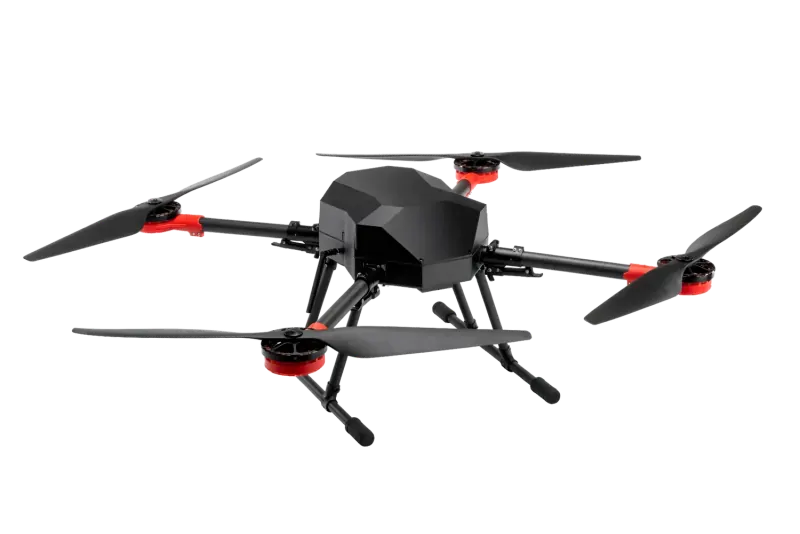

Квадрокоптер для автоматизированной геофизической разведки на сложных ландшафтах.

Четыре луча и одно посадочное место под сменный прибор. Компактный носитель для участков, где гексакоптер избыточен: взлётная масса 20 кг, полезная нагрузка до 6 кг, телеметрия до 20 км, навигация по четырём сигналам ГНСС и шесть типов совместимого оборудования.

Конфигурация БАС

до 20 кмдальность за вылет

20 кгвзлётная масса

до 6 кгполезная нагрузка

Запросить КП Связаться с нами

Платформа

Надёжная платформа для съёмки

Носитель отвечает за то, чтобы прибор прошёл профиль на заданной высоте и вернулся, — и за то, чтобы смена не встала из-за одного повреждённого узла.

Тяга и запас по нагрузкеЧетыре несущих винта большого диаметра дают запас тяги, который расходуется на полезную нагрузку и удержание высоты над пересечённым рельефом, а не на подъём собственной массы.

РемонтопригодностьРама собрана из углепластиковых труб на разъёмных хомутах: повреждённый луч или посадочная стойка меняются отдельно, без переборки конструкции.

Работа сменамиСъёмка идёт сериями профилей. Платформа рассчитана на повторяющийся цикл «взлёт — профиль — посадка — смена питания» в течение рабочей смены.

Обход препятствийСистема обхода препятствий — штатная функция платформы: борт удерживает высоту над рельефом и обходит локальные помехи на маршруте.

Совместимость

Один носитель — шесть типов оборудования

АГФ-1400 не привязан к одному прибору. На единое посадочное место ставится тот датчик, которого требует задача, — это и есть повод выбрать платформу, а не готовую конфигурацию.

МагнитометрАэромагнитная съёмка: измерение модуля полного вектора геомагнитного поля по профилям.

Гамма-спектрометрГамма-спектрометрическая съёмка: содержание калия, урана и тория по спектру естественного излучения.

ЭлектроразведкаЭлектроразведочный модуль для оценки удельного электрического сопротивления разреза.

ТепловизорТепловизионная съёмка: распределение температуры поверхности вдоль маршрута.

ЛидарЛазерное сканирование: плотное облако точек рельефа и растительного покрова.

Фото-видеокамераОптическая съёмка: ортофотоплан и видеофиксация участка.

Технические характеристики

Параметры платформы АГФ-1400 в сравнении со старшим носителем АГФ-1600.

квадрокоптер 4 лучакласс

20 кгвзлётная масса

до 6 кгнагрузка

Платформа-носитель*БАС*
Параметр	Значение
Установленная мощность силовой установки	6 кВт (4 × 1500 Вт)
Энергопотребление в режиме съёмочного полёта	около 3 кВт
Дальность телеметрии	до 20 км
Навигация	4 сигнала ГНСС
Совместимое оборудование	6 типов

Модуль*конфигурация*
Параметр	Значение
Модуль не выбран — выберите конфигурацию борта выше, чтобы увидеть харпорт модуля.
