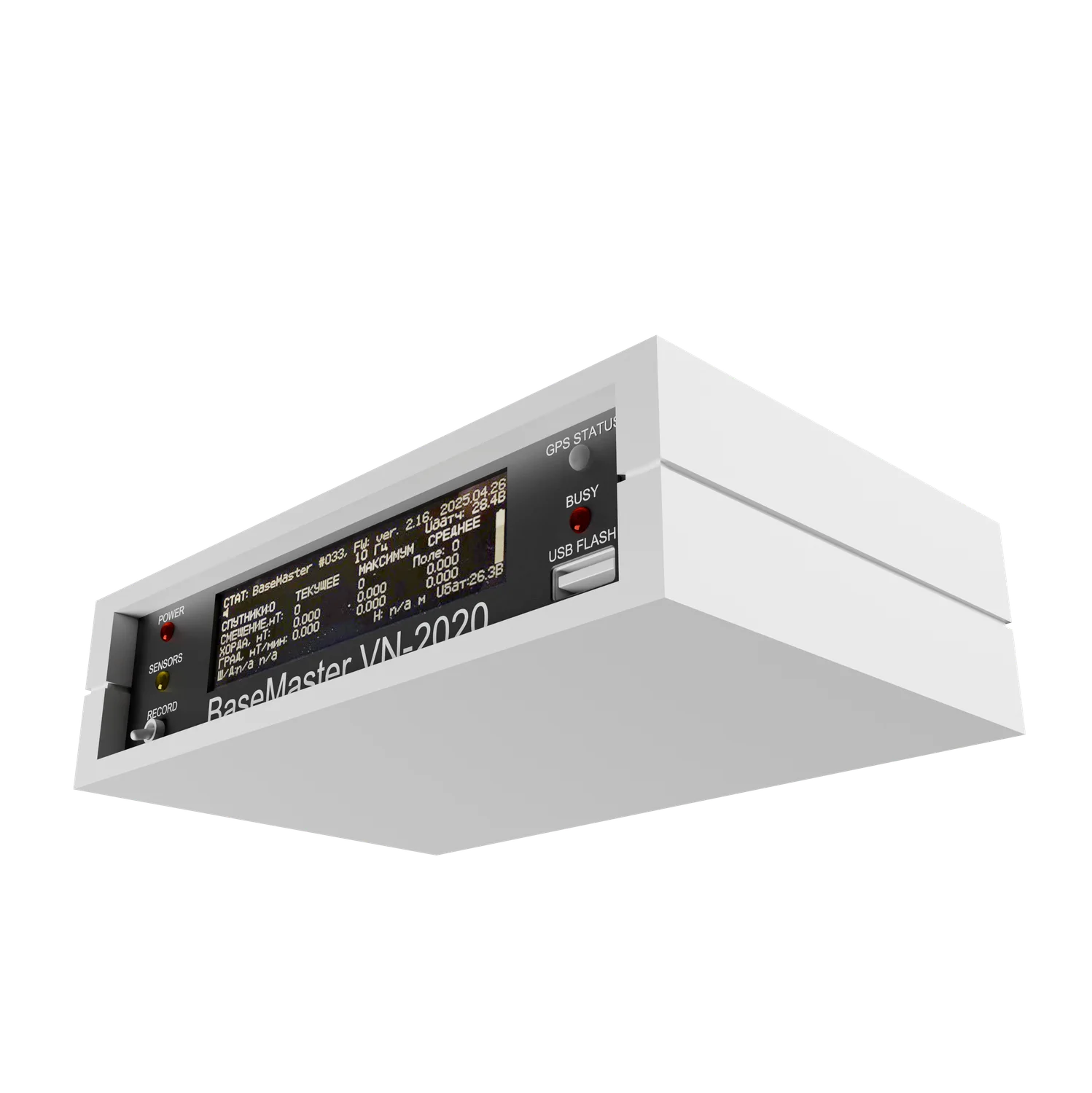

Прибор · BaseMaster VN-2020
Три станции, один корпус
Три прибора в одном корпусе, и каждый включается своим тумблером: MAG · DGPS · AERO.
Одна коробка 215×165×55 мм весом 0,6 кг закрывает три роли полевого сезона: магнитовариации, дифференциальная коррекция ГНСС и двухканальный аэромагнитометр. Работают одновременно или независимо.
Конфигурация прибора
Тумблеры
Один корпус — три роли сезона

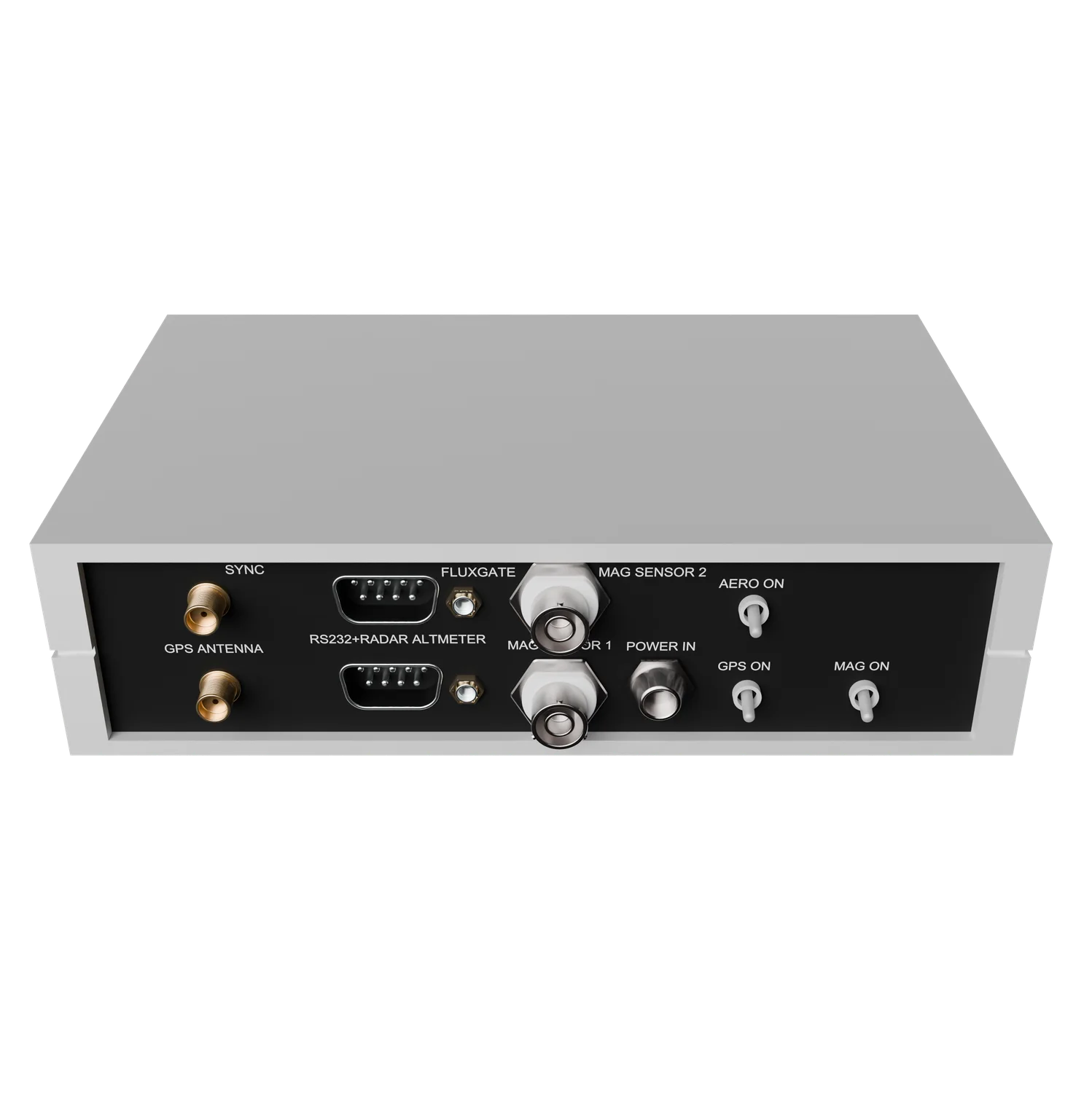

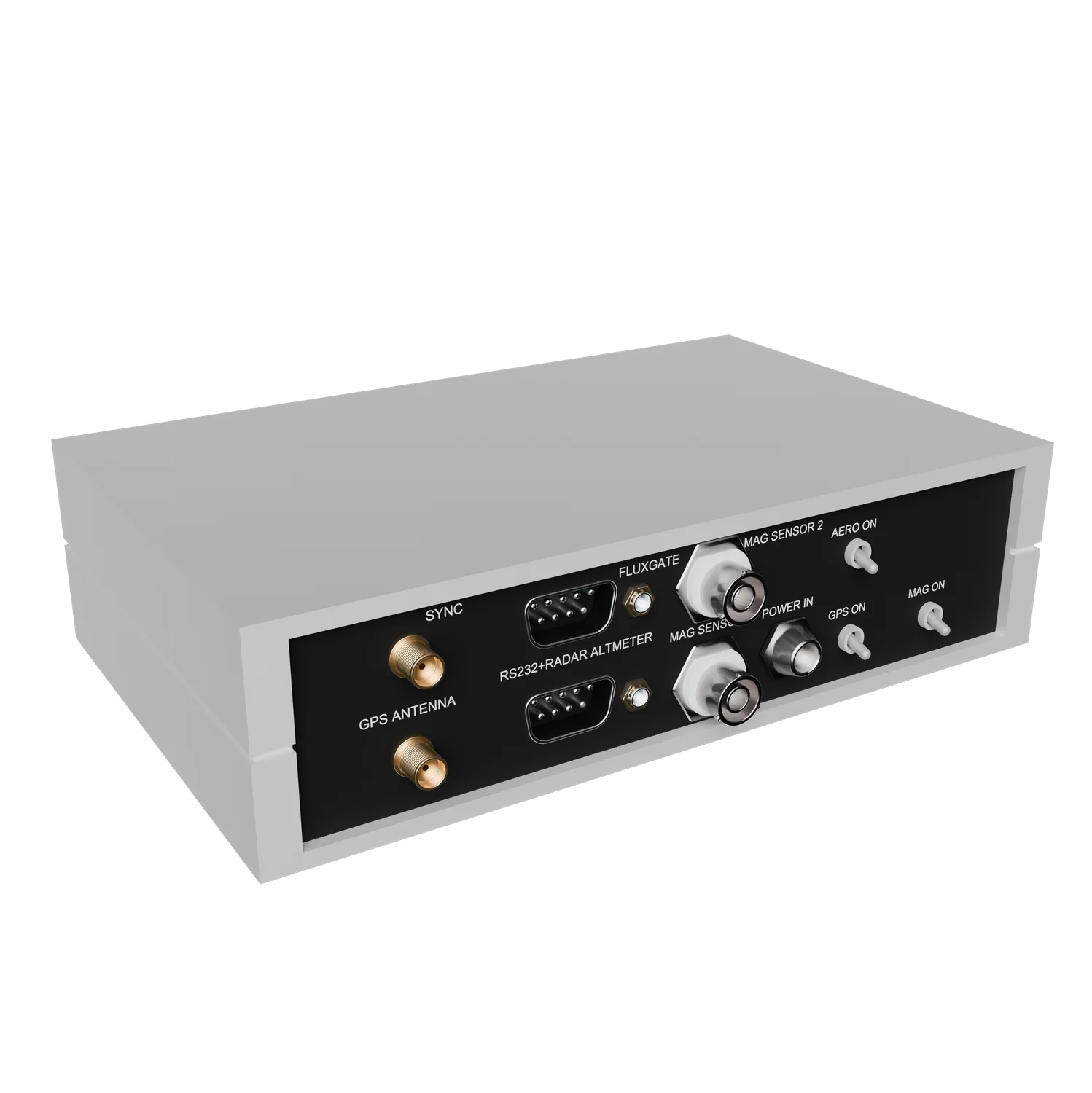

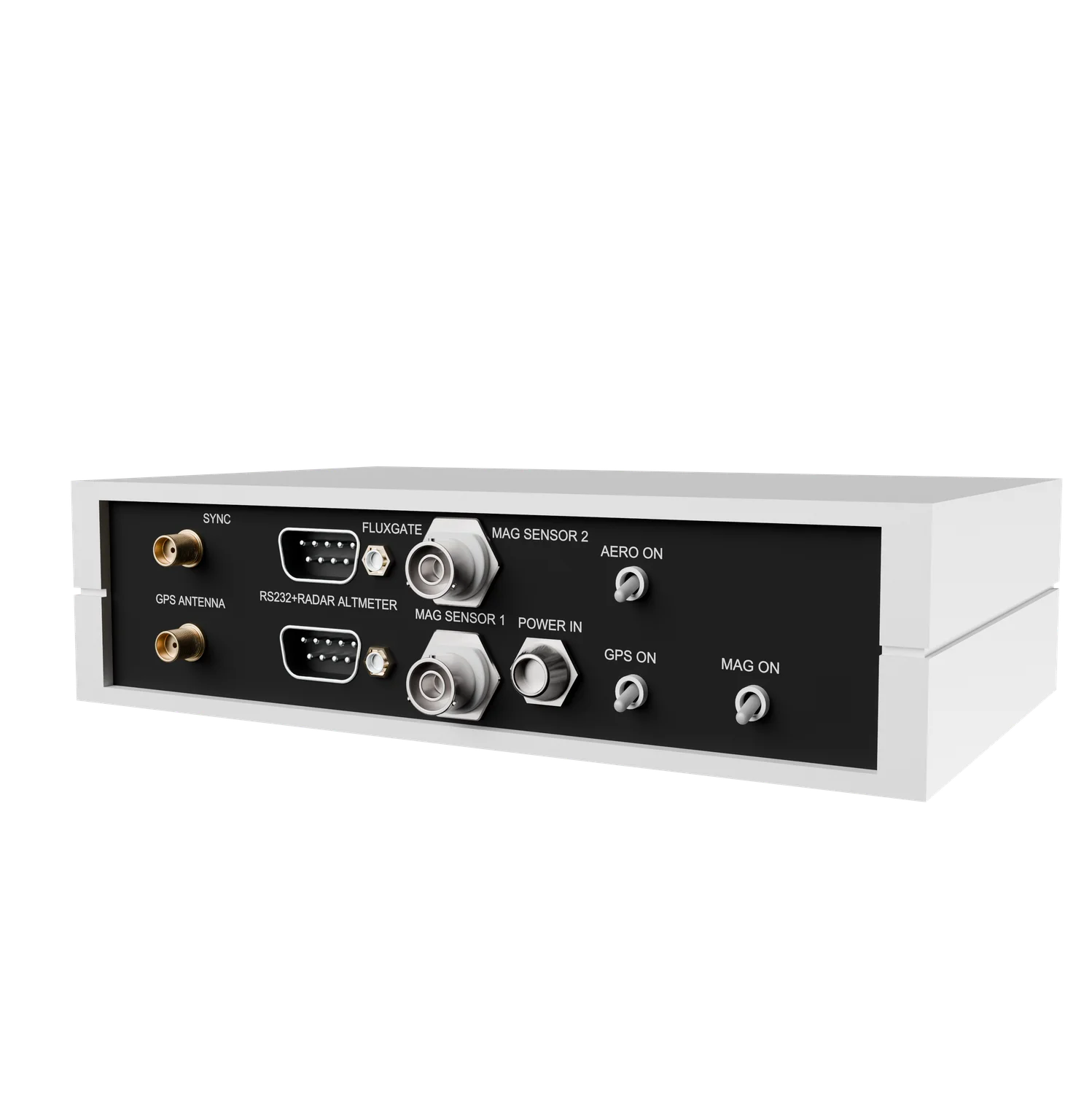

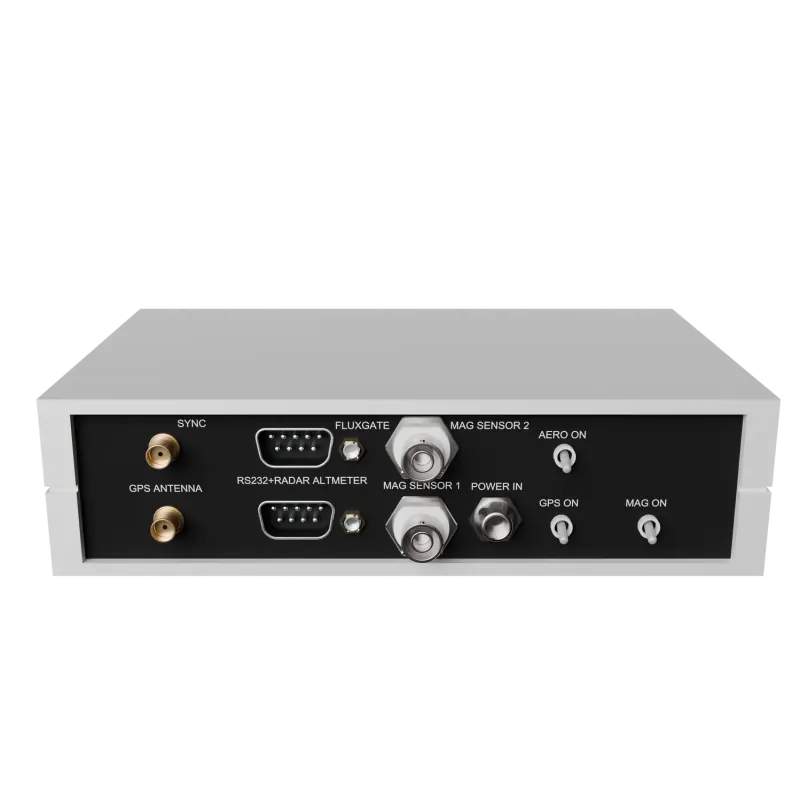

На задней панели три переключателя: MAG ON · DGPS ON · AERO ON. Включаются вместе или по одному — три режима, не «три в одном» из рекламы. Числа режимов — в паспорте ниже.
01 · MAG ON
Магнитовариации · 0,001 нТл · 1–100 Гц · UTC
02 · DGPS ON
Диф. коррекция ГНСС · до 10 Гц · >15 суток
03 · AERO ON
Двухканальный аэромагнитометр · 0,001 нТл
Вычитание
Что именно вычитается
Сырой профиль с борта несёт аномалию и суточный ход поля вместе. База пишет поле за тот же интервал. Разность оставляет геологию. Оба прибора на UTC — иначе вычитать нечего.
Зимний сезон без выездов к станции

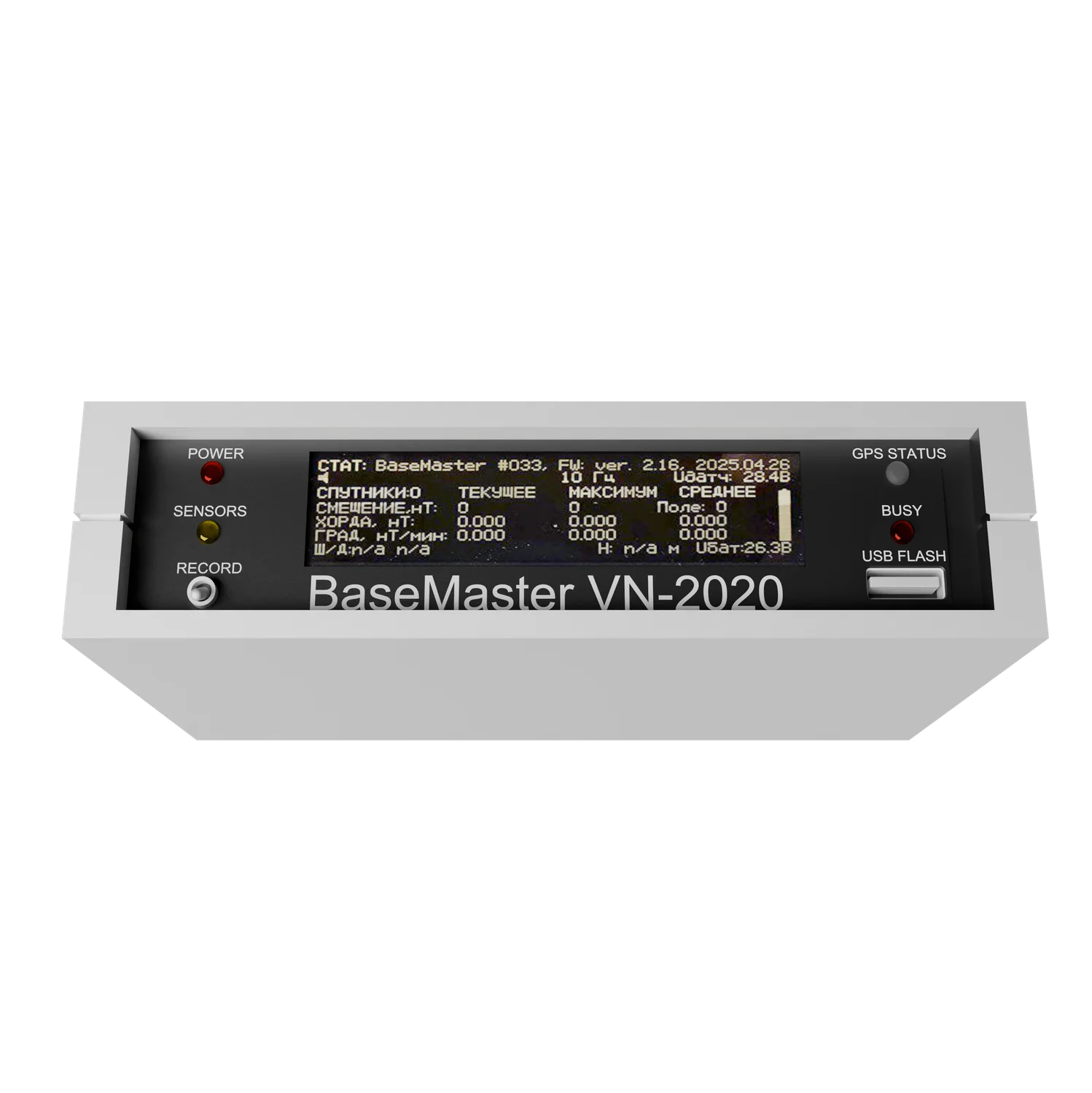

Рабочая температура −40…+50 °C, морозостойкий OLED 256×64. На флеш 4 ГБ — более 20 месяцев непрерывной записи при цикле 1 Гц и более 2 месяцев при 10 Гц.
−40…+50 °C
Рабочий диапазон. Морозостойкий OLED 2,8″ 256×64.
Более 20 месяцев
Флеш 4 ГБ при 1 Гц. При 10 Гц — более 2 месяцев.
0,6 кг · 215×165×55 мм
Процессорный блок. Датчик до 80 м, антенна до 25 м.
Характеристики
Магнитовариационная станция
Режим MAG ON.
| Параметр | Значение |
|---|---|
| диапазон (ИСАТ/Scintrex) | 15 000–100 000 нТл |
| диапазон (POS-1) | 20 000–100 000 нТл |
| разрешающая способность | 0,001 нТл |
| цикл измерений | 1–100 Гц |
| привязка ко времени | UTC (GMT) |
| ток с ИСАТ/Scintrex | 3 А |
| ток с POS-1 | 0,3 А |
| ток без датчика | 0,1 А |
| потребление (2 канала) | 6 А |
| кабель до датчика | до 80 м, в комплекте 50 м |
Характеристики
Дифференциальная коррекция ГНСС
Режим DGPS ON.
| Параметр | Значение |
|---|---|
| цикл | до 10 Гц |
| ток с приёмником | 0,25 А |
| ток без приёмника | 0,1 А |
| запись при 10 Гц | более 15 суток |
| выносная антенна | до 25 м, в комплекте 15 м |
Характеристики
Двухканальный аэромагнитометр
Режим AERO ON. Общие строки корпуса — ниже, после режимов.
| Параметр | Значение |
|---|---|
| квантовые датчики | 15 000–100 000 нТл |
| разрешение квантовых | 0,001 нТл |
| феррозонд | ±125 000 нТл |
| разрешение феррозонда | менее 0,150 нТл |
Характеристики
Корпус и питание
Общие для всех режимов. Совместимость: квантовые датчики с выводом ларморовской частоты, POS-1, феррозонды Smagall HSF, SENSYS FGM3D.
| Параметр | Значение |
|---|---|
| габариты блока | 215×165×55 мм |
| масса блока | 0,6 кг |
| питание | 11,5–36 В DC |
| дисплей | морозостойкий OLED 256×64, 2,8″ |
| рабочая температура | −40…+50 °C |
| запись | флеш 4 ГБ · >20 мес при 1 Гц · >2 мес при 10 Гц |
| связь | RS-232 |
Серия M

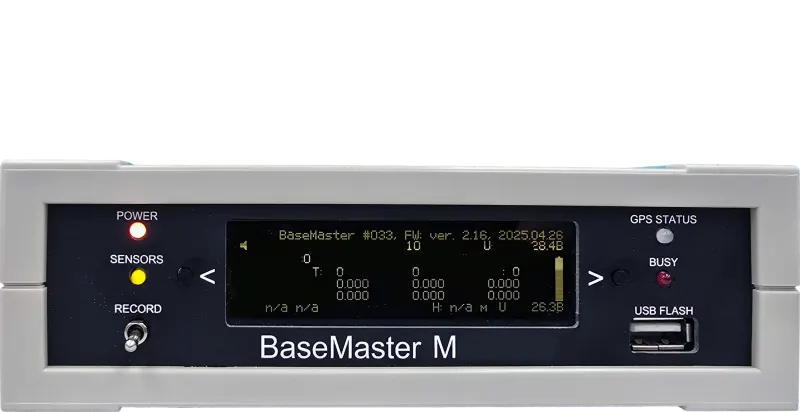

BaseMaster M — международная версия
Та же станция: те же режимы, те же характеристики. Отличие одно — английский интерфейс.
Запрос
Запросить коммерческое предложение
Укажите число станций и нужен ли интерфейс серии M — ответим по поставке.
