Прибор · аэроэлектроразведка

Разрез,
а не карта

HoriZOND EM — многоцелевая вертолётная электроразведочная система.

Другие методы дают карту поверхности. Этот измеряет проводимость на глубине напрямую — на выходе трёхмерная модель разреза, а не только план.

Конфигурация комплекса

до 500 мглубина девятиэтажного дома × 15

5 мзамер чаще шага человека

300 000А·м² · момент, что просвечивает разрез

Запросить КП Характеристики

Что находит

Что читает разрез

Пять классов целей: выберите строку — справа схема отклика.

Оруденение и кимберлитыСульфидное, медно-порфировое, полиметаллическое оруденение и кимберлитовые тела — проводящие и контрастные по сопротивлению объекты.

Рудоконтролирующая тектоникаЗоны разломов и контактов, задающие пути флюидов и размещение оруденения.

Водоносные горизонтыОконтуривание горизонтов и обводнённых зон по удельному сопротивлению.

Вечная мерзлотаКартирование мёрзлых пород и таликов: высокоомный отклик и граница талик–мерзлота.

Палеодолины и карстыПроводящие рыхлые заполнения эрозионных врезов и карстовые зоны в разрезе.

Как работает

Время — это глубина

Импульс в петле, тишина, спад вторичного поля. Ползунок ворот: поздние времена — глубже по разрезу.

Импульс в петлеТрапецеидальный ток в генераторной петле возбуждает первичное поле; момент петли задаёт глубину просвечивания разреза.

Окно тишиныПосле отключения тока приёмник регистрирует только вторичное поле — отклик среды, без первичной наводки.

Временны́е воротаКривая спада разбирается по времени: ранние ворота — мелко, поздние — глубже, как корень из времени и сопротивления.

Инверсия 1D и 3DИз кривых собирается модель разреза с учётом вызванной поляризации — продукт, а не сырой ряд отсчётов.

Разрешение

Шаг, который считается деньгами

Одна съёмка с шагом 5 м вместо редкой наземной сети — объект не проваливается между точками.

Редкая сетьКрупный шаг зондирований — аномалия теряется между пикетами, нужен второй заход.

Шаг 5 мПлотность точек с воздуха, которую наземная расстановка за то же время не даёт.

Геометрия

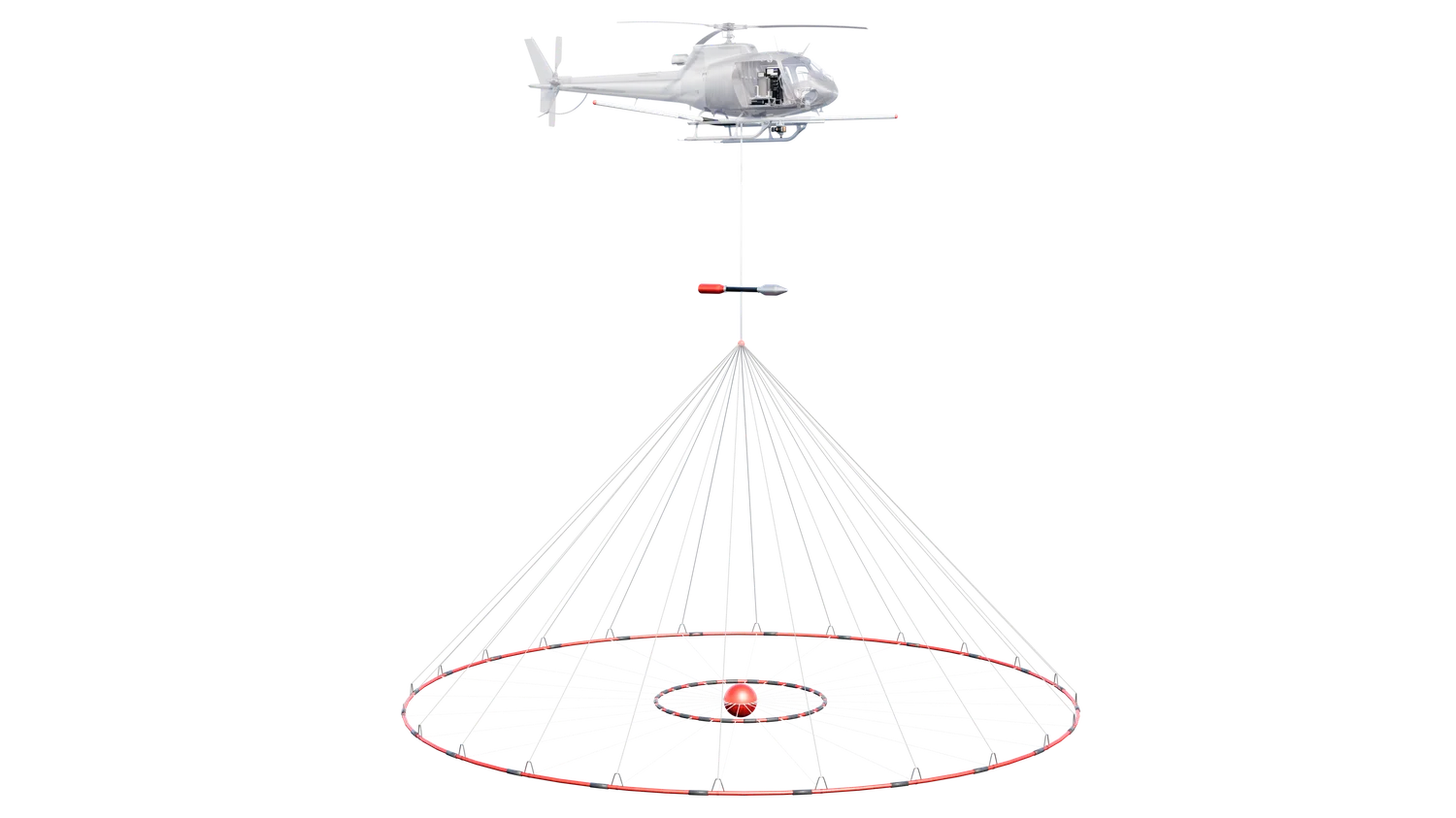

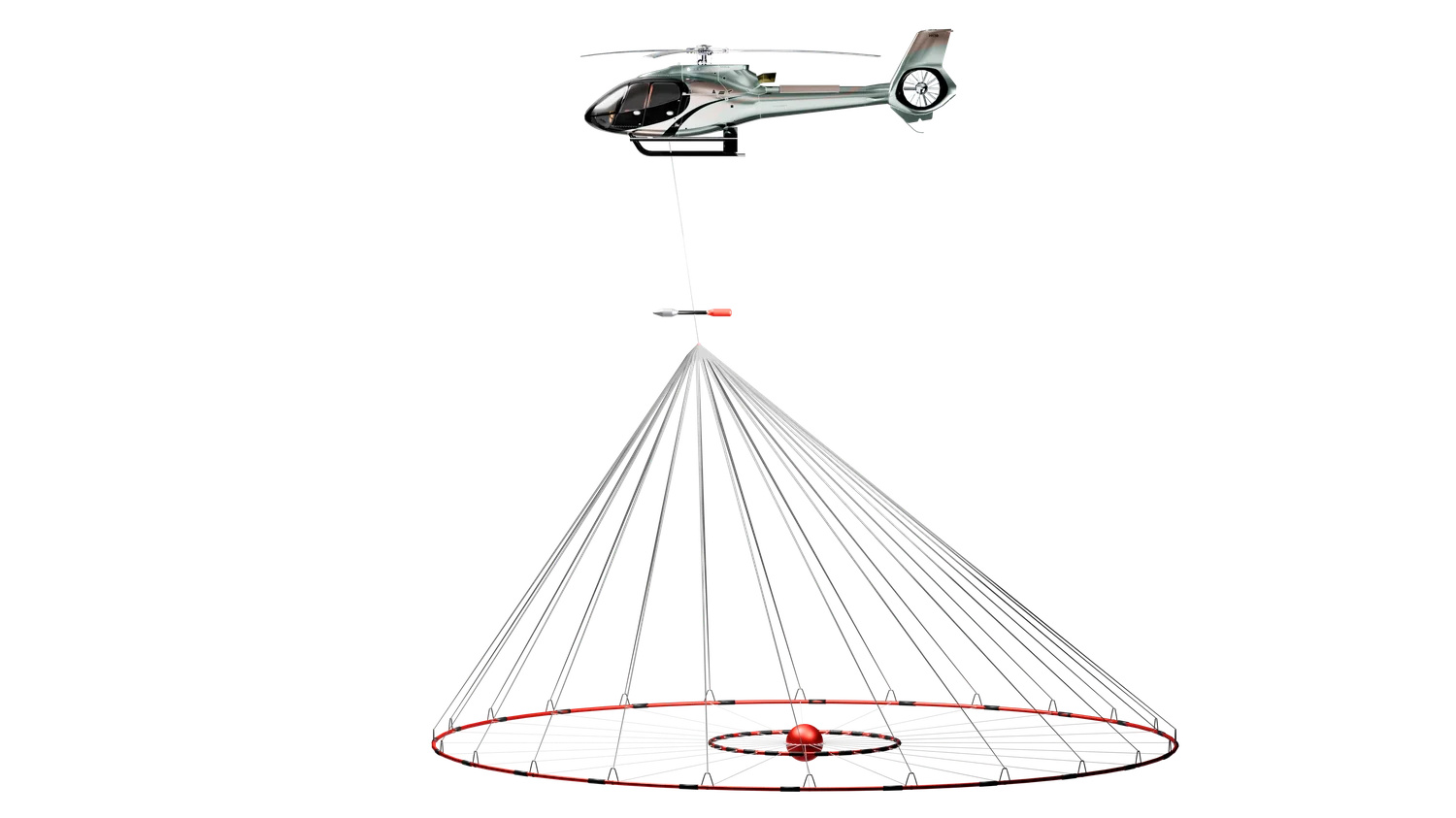

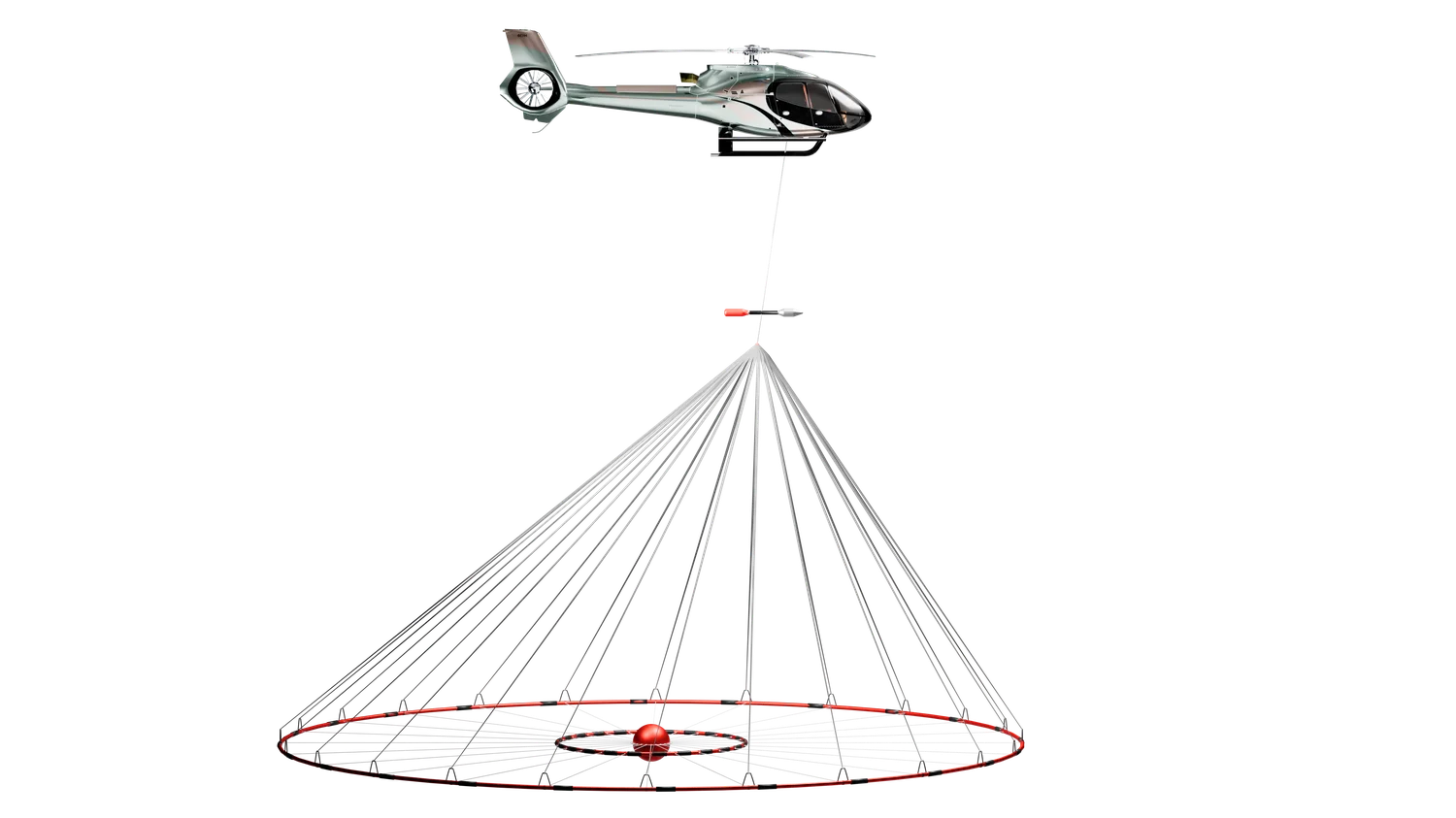

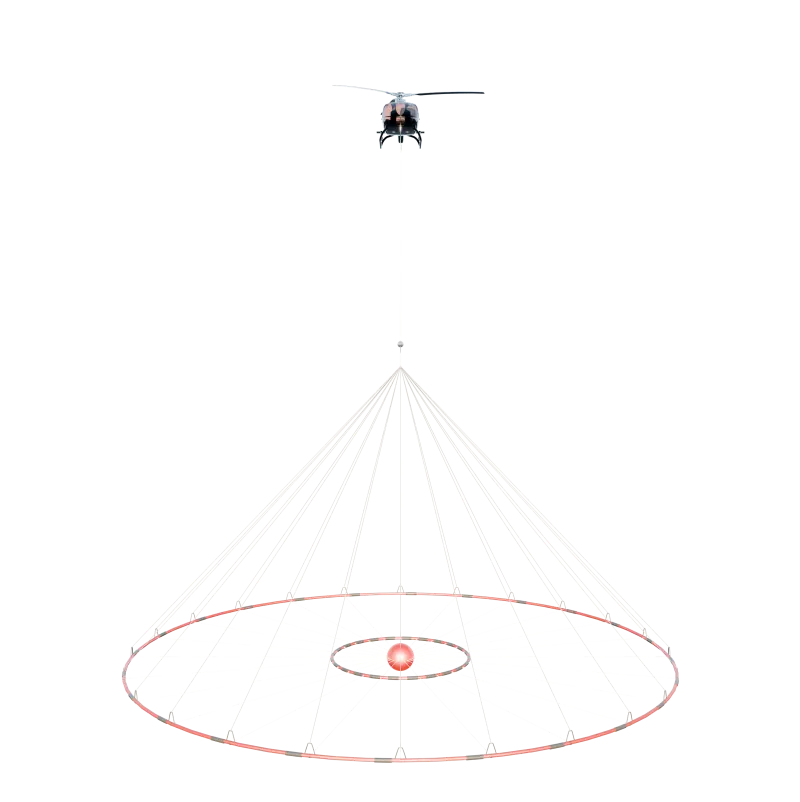

Соосная петля

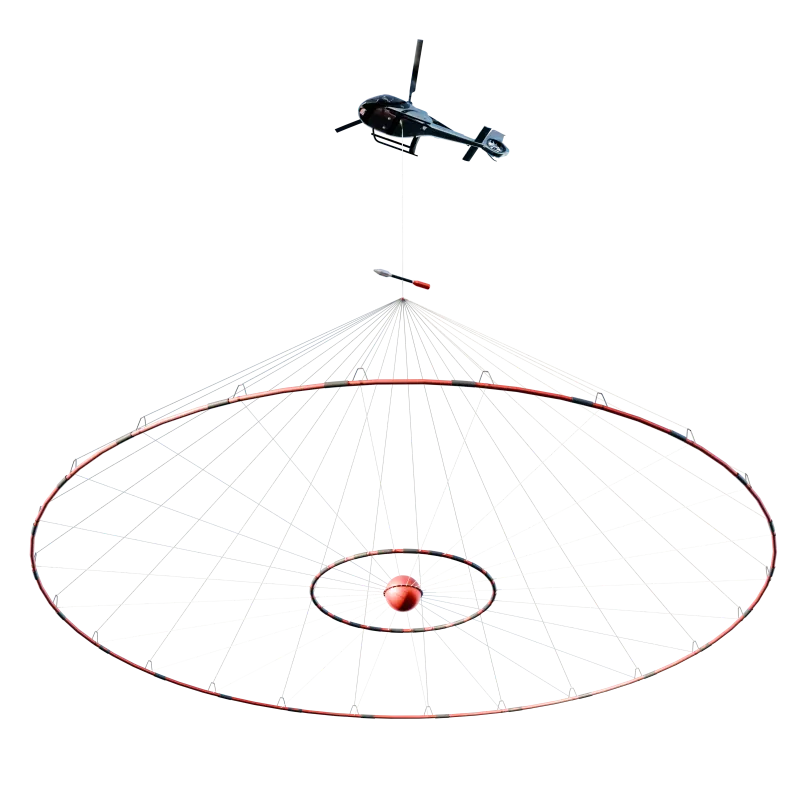

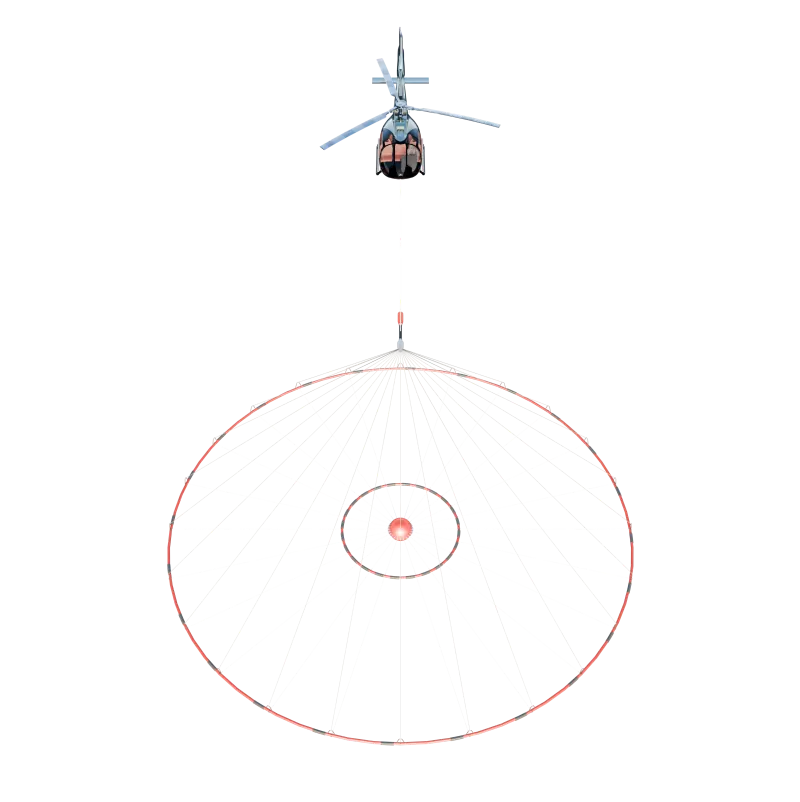

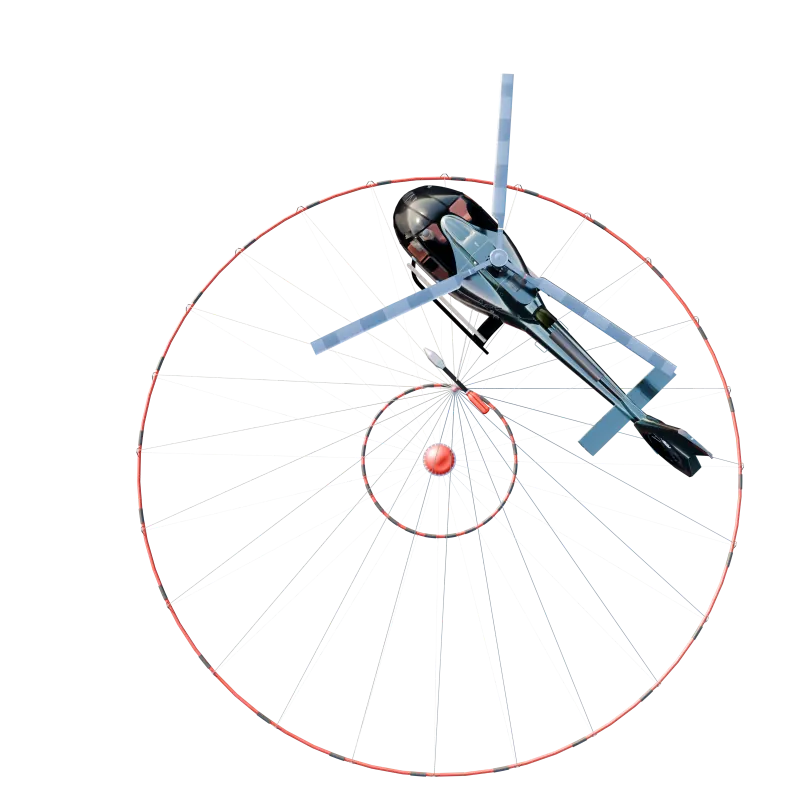

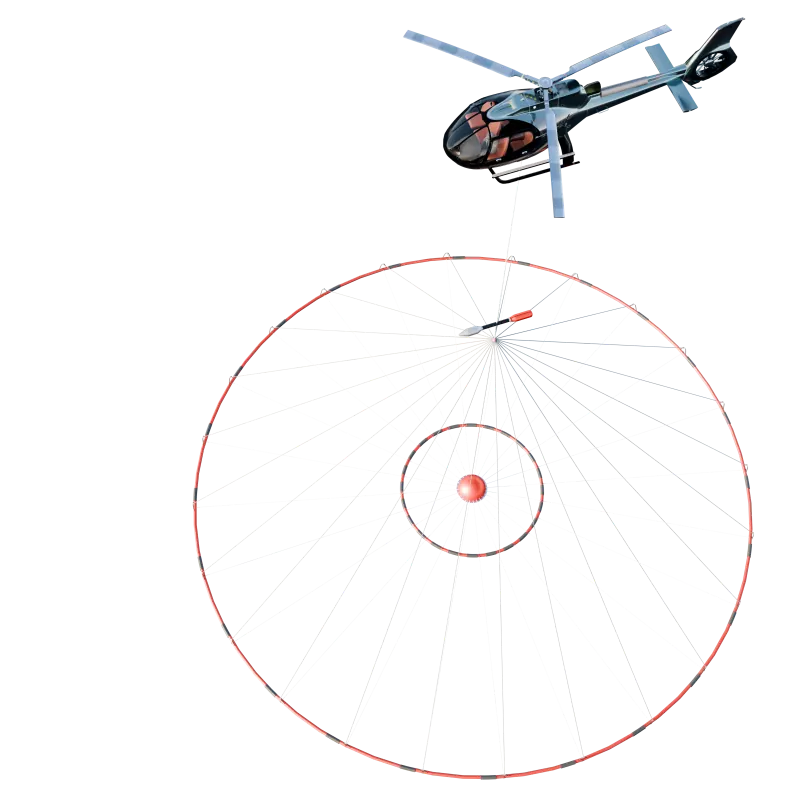

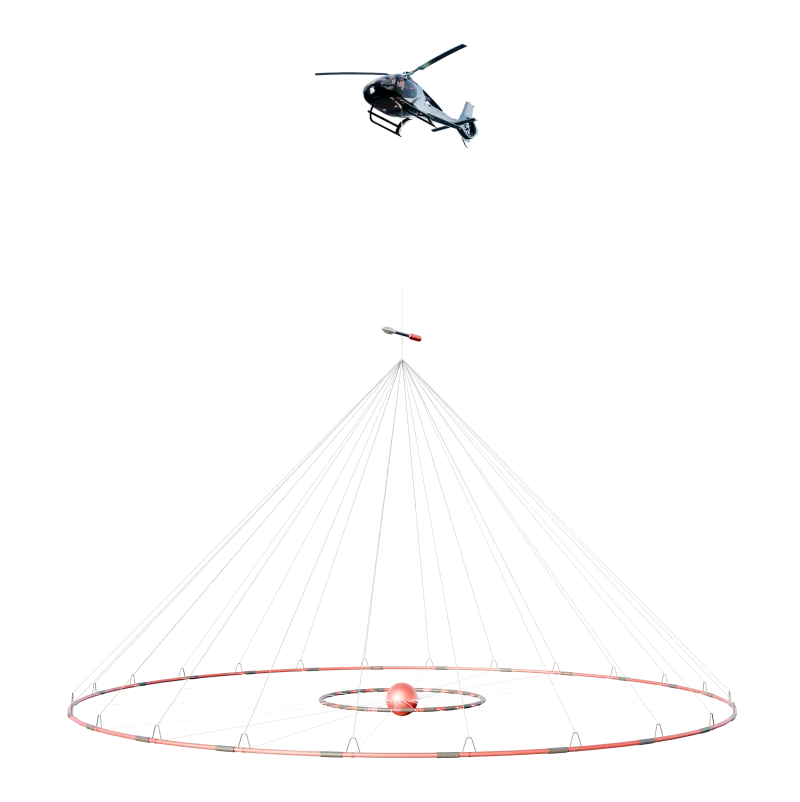

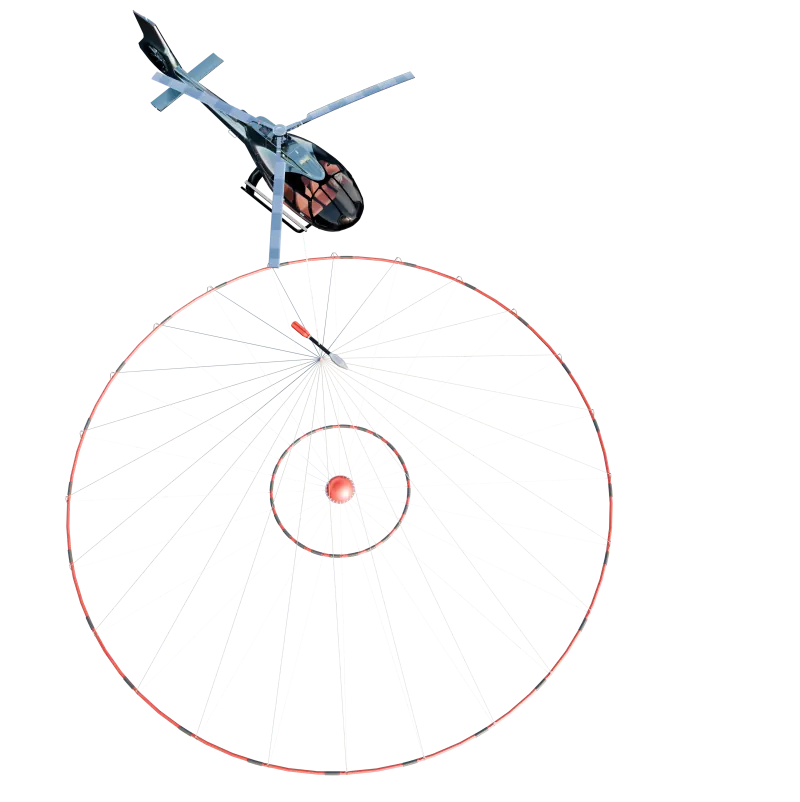

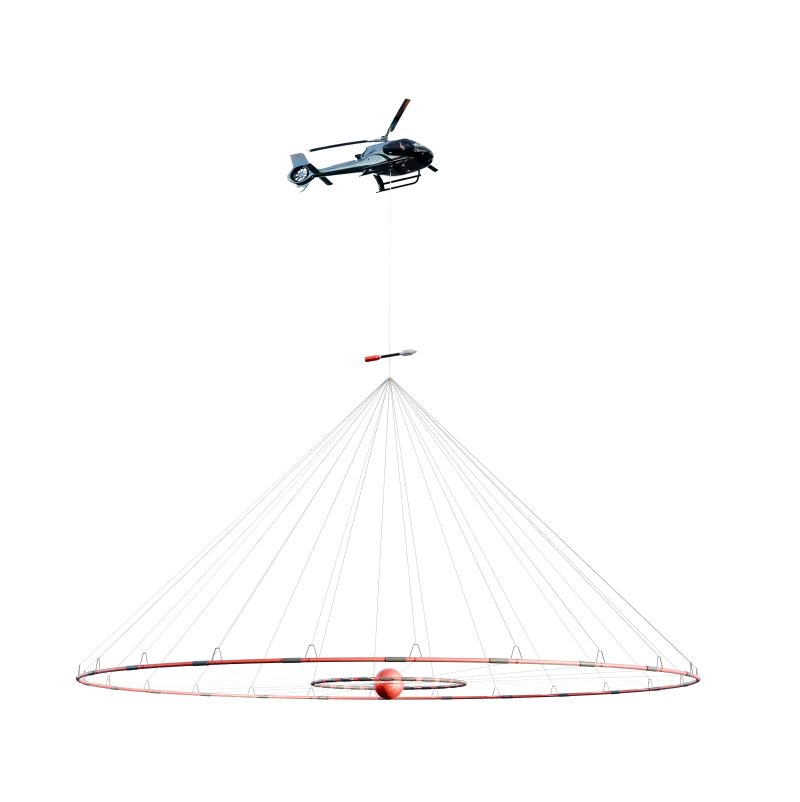

Приёмник в центре генераторной петли — не вынесен в сторону. Ближе к земле, выше детальность разреза.

Вынесенный приёмникПриёмник за петлёй и выше — дальше от земли, ниже детальность разреза.

Соосная схемаПриёмник в центре петли — ближе к земле, отсюда детальность; амортизация даёт низкий шум на поздних временах.

Характеристики

Технические характеристики

Восемь строк, которые определяют, что комплекс увидит под землёй: момент задаёт силу поля, шум приёмника — предел глубины, шаг между зондированиями — детальность разреза.

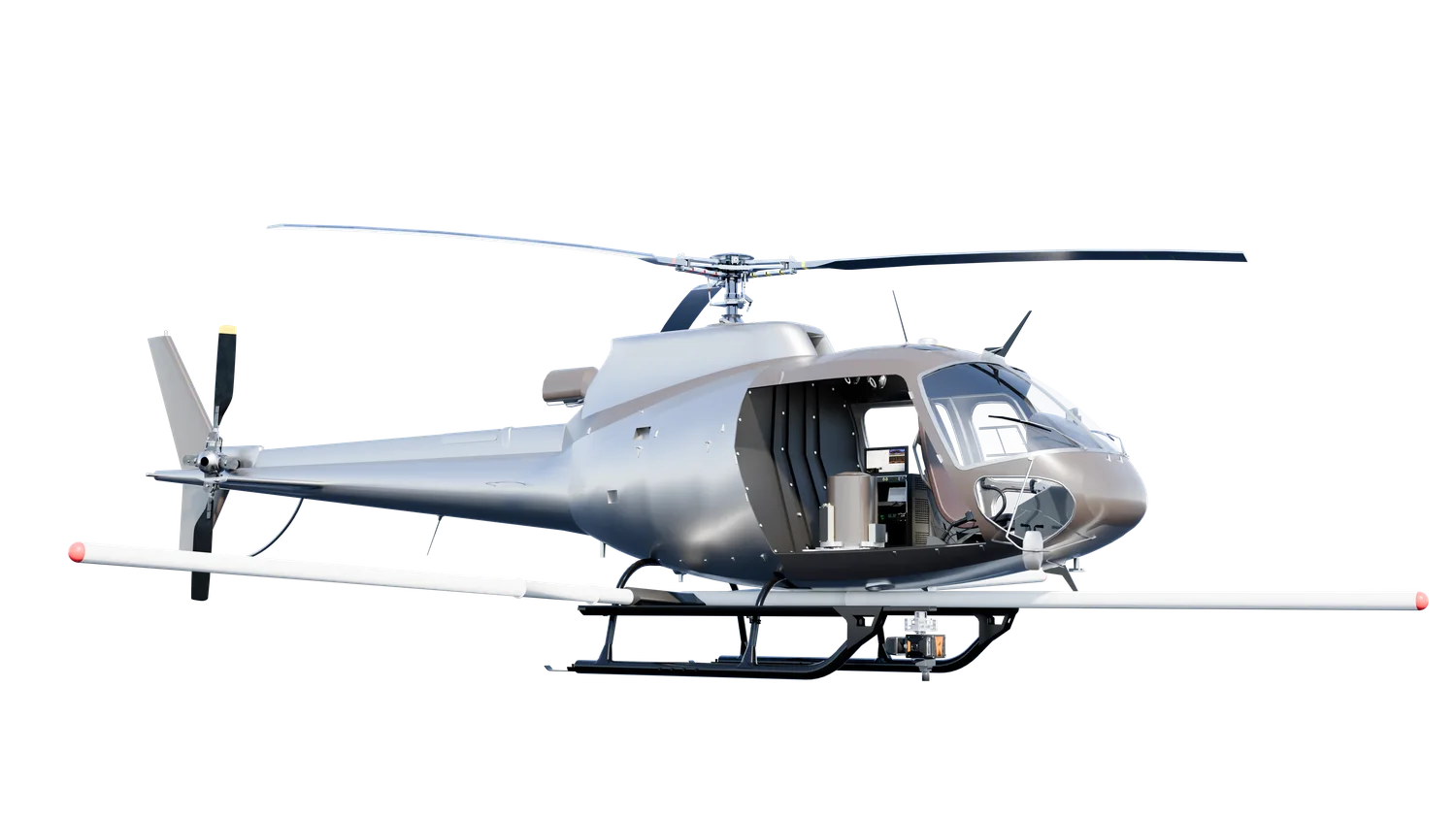

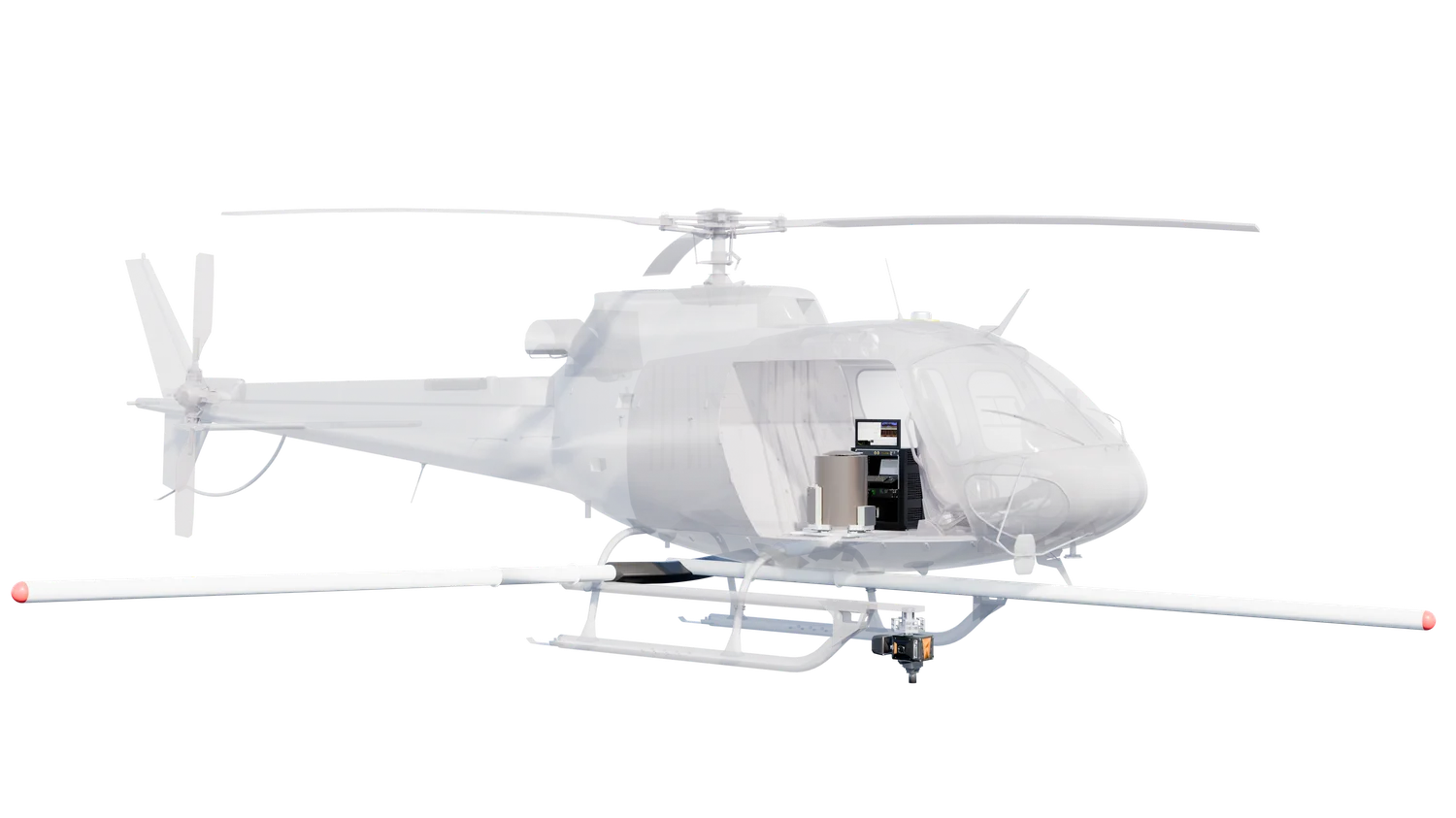

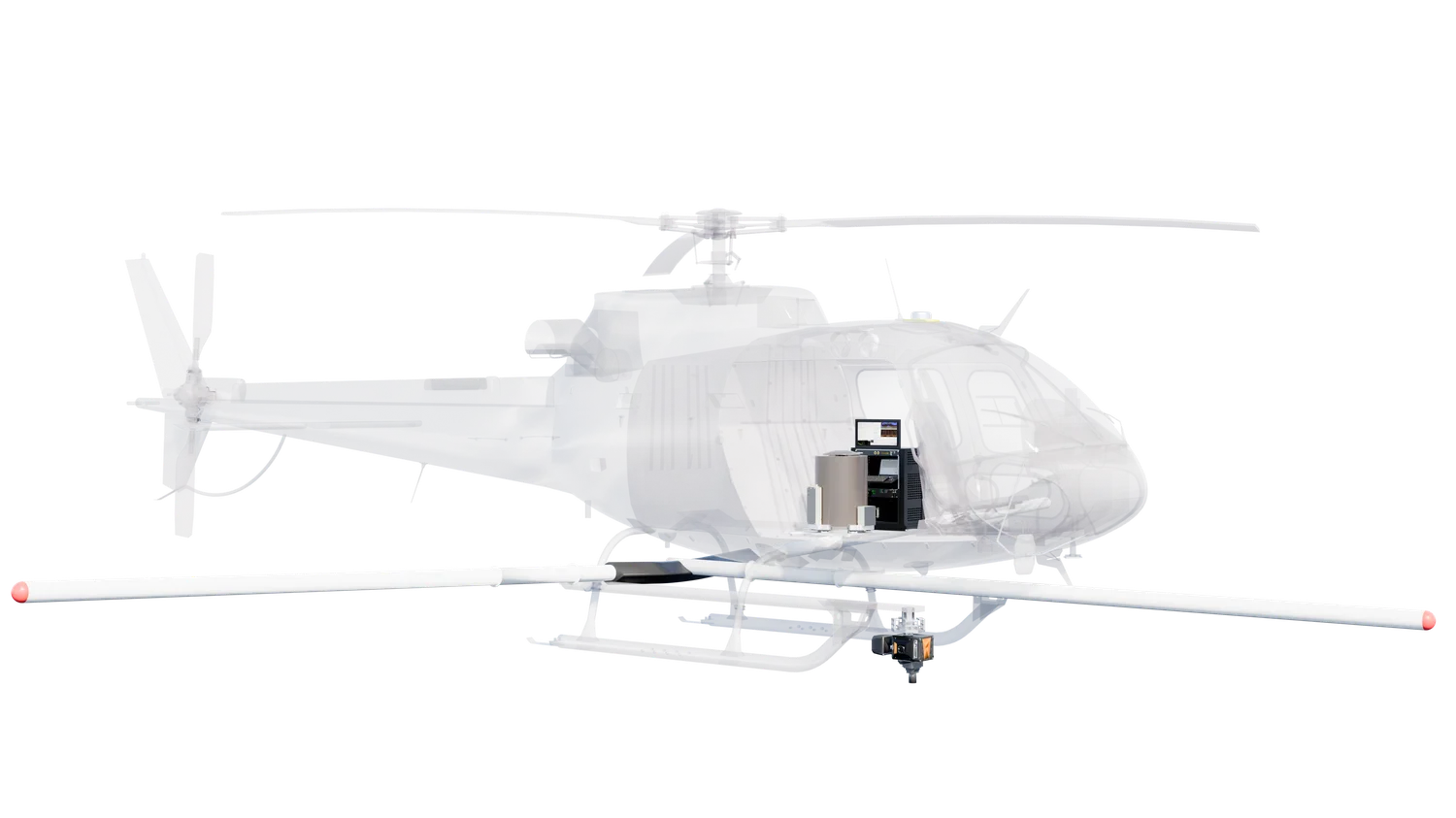

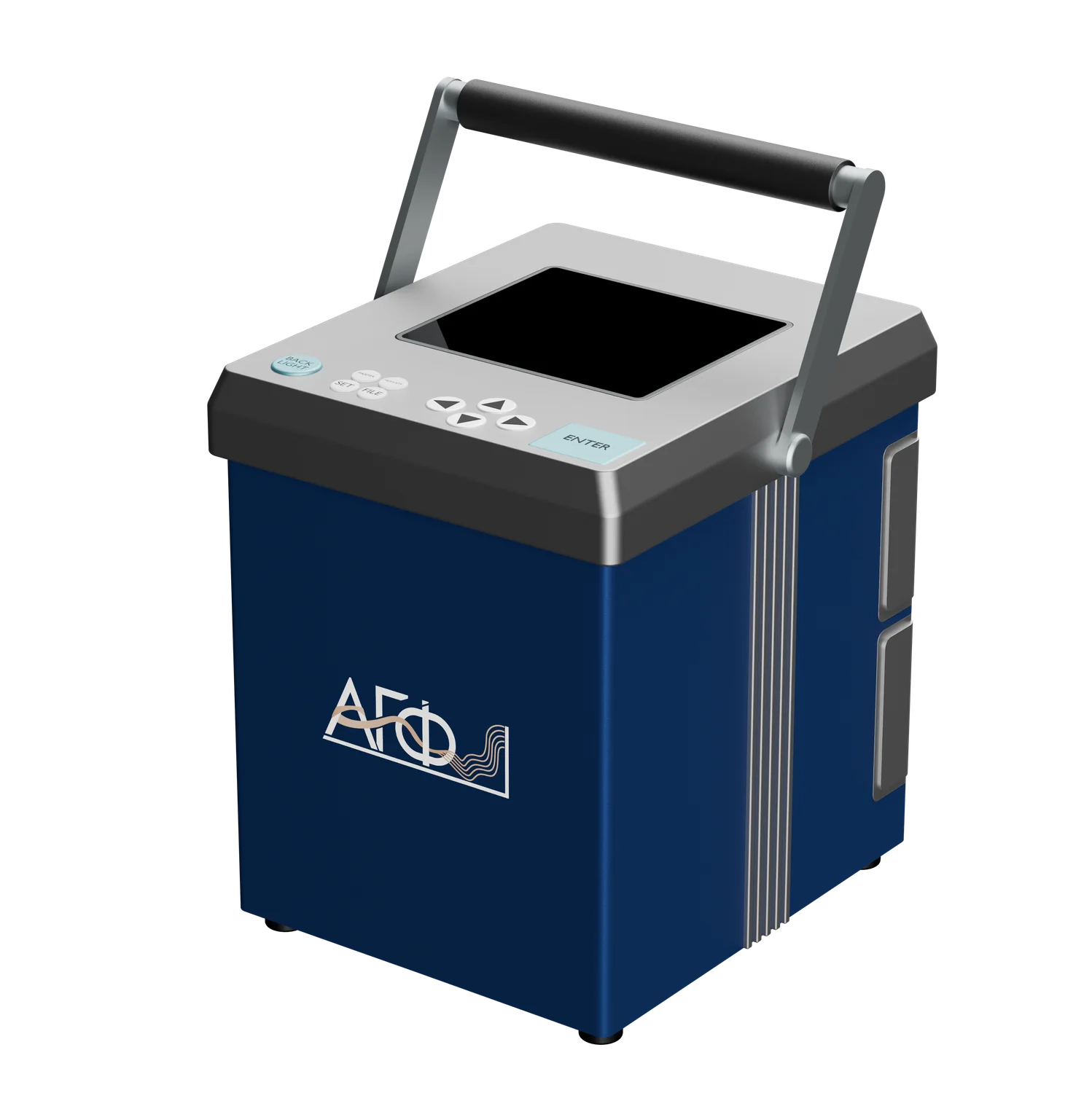

Комплекс*вертолёт-носитель*
Параметр	Значение
глубинность	до 500 м
регистрируемые компоненты	X, Y, Z
базовая частота	25 / 75 Гц
диаметр генераторной петли	18 м
частота дискретизации	250 кГц
дипольный момент	до 300 000 А·м²
уровень шумов приёмника	0,2 нТ/с
скорость полёта	до 170 км/ч
форма импульса	трапецеидальная, до 10 мс
шаг между зондированиями	5 м
инверсия	1D и 3D с учётом ВПИ
