Прибор · квантовый магнитометр
UniMaster

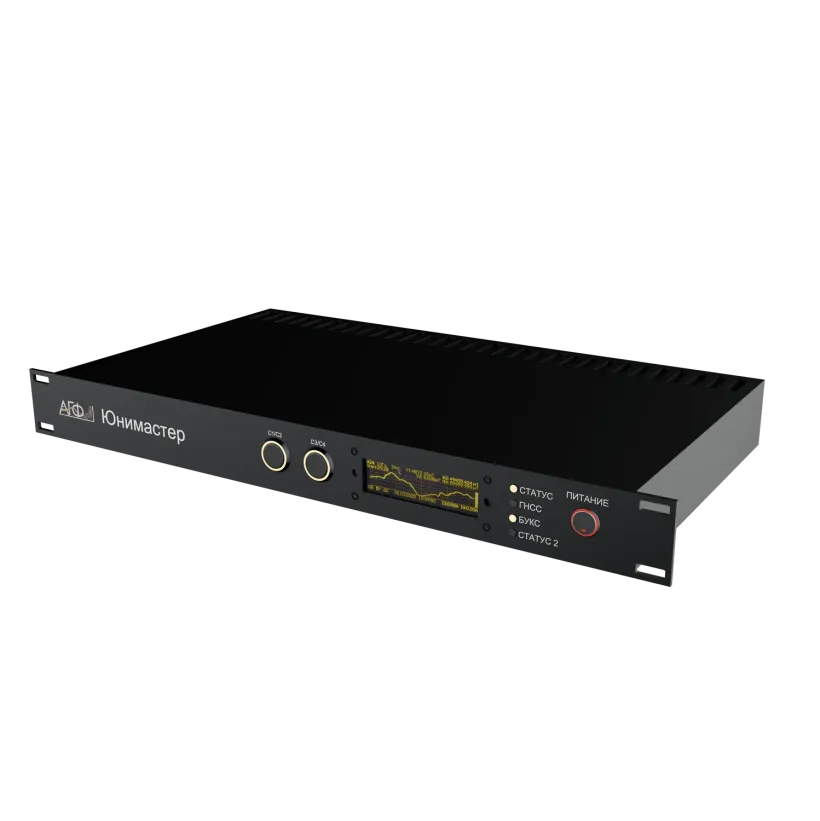

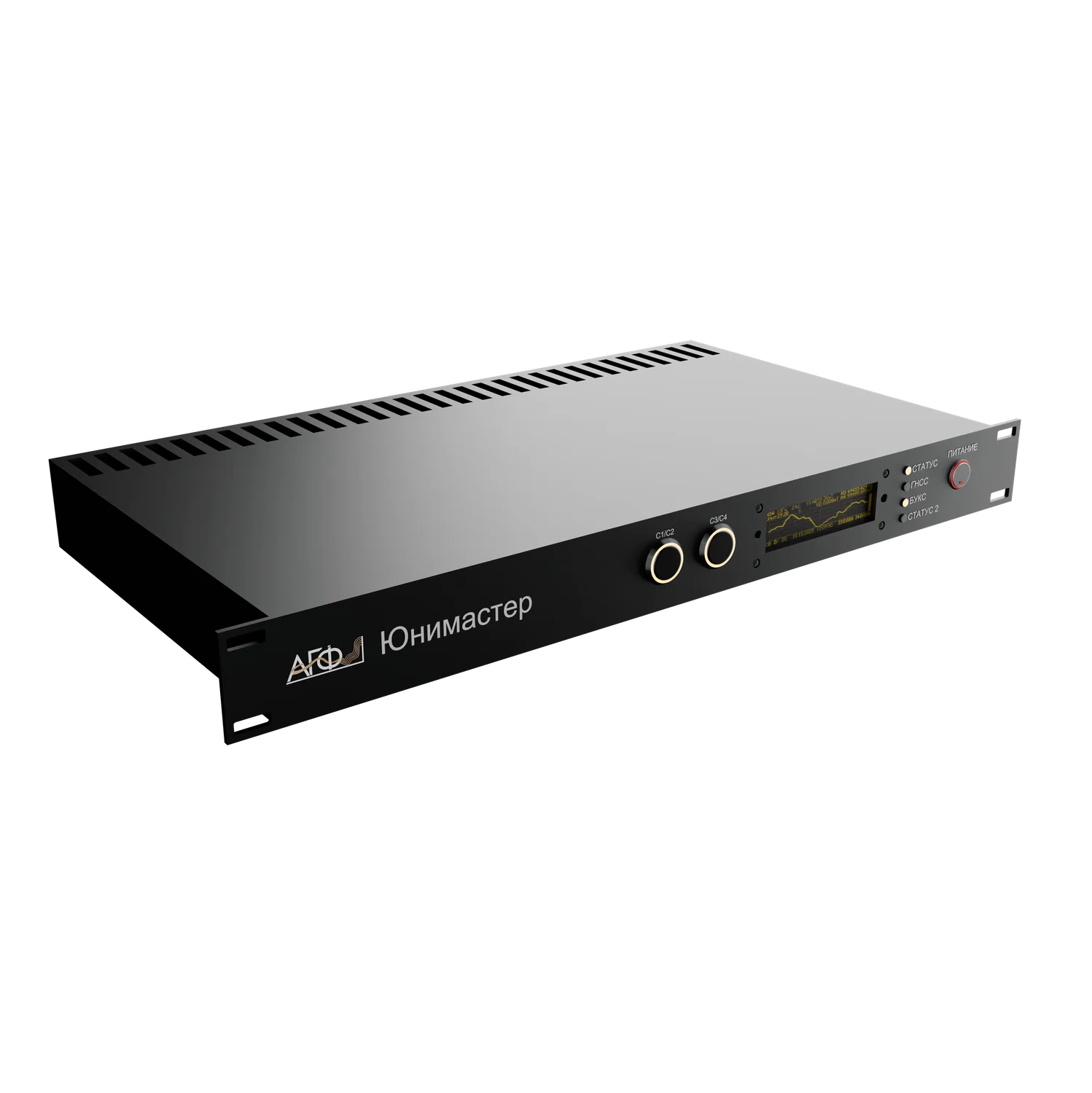

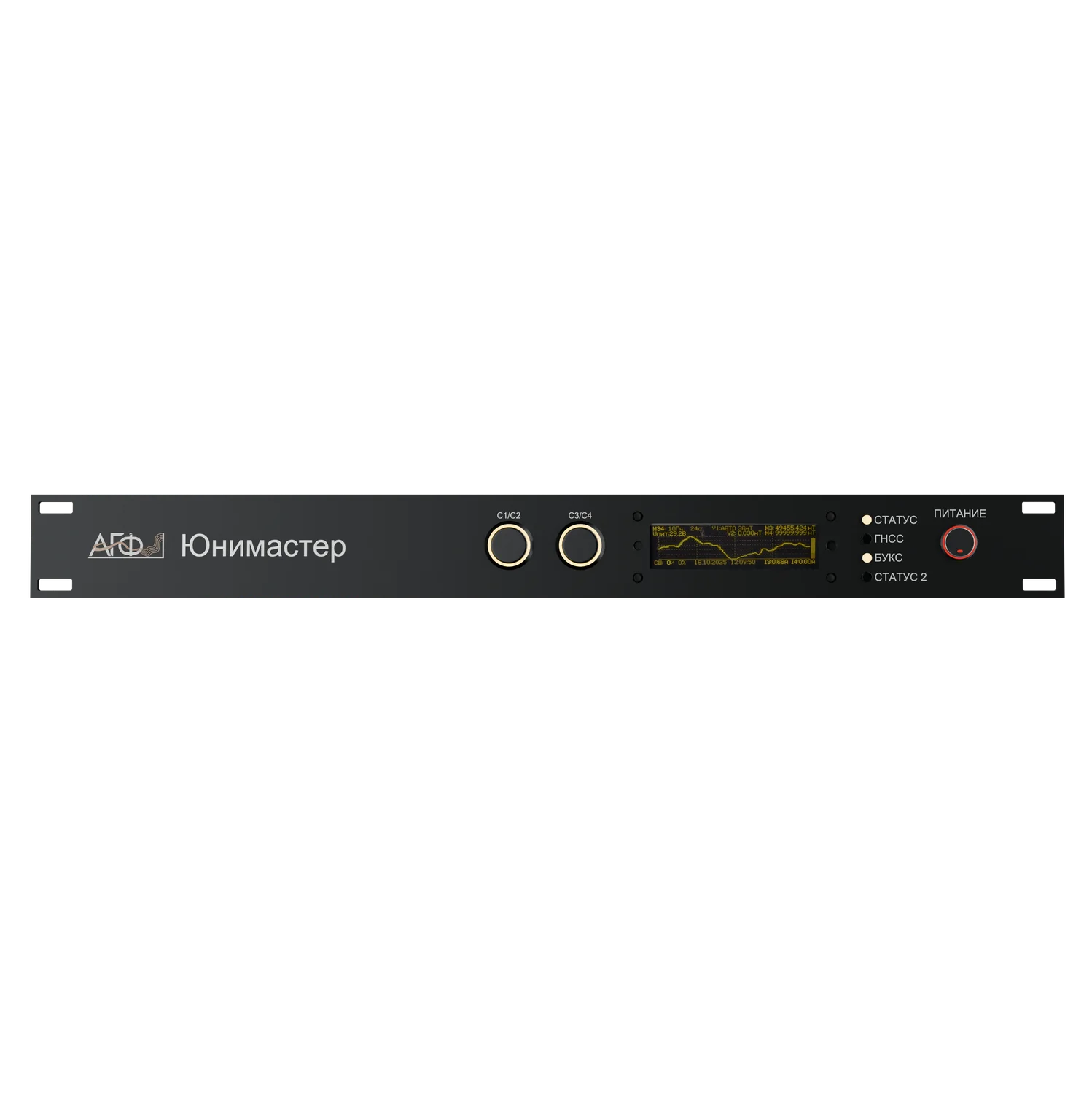

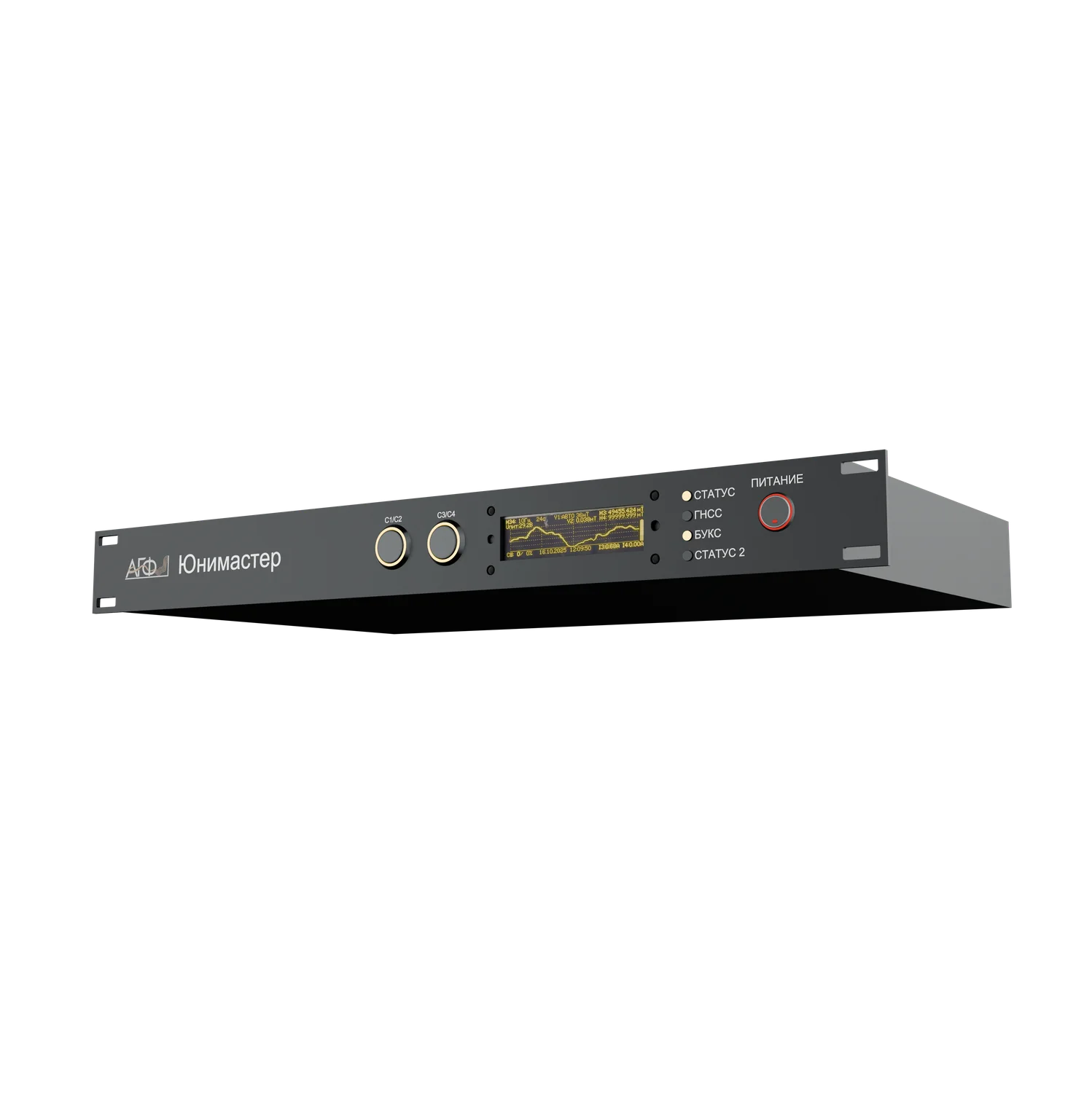

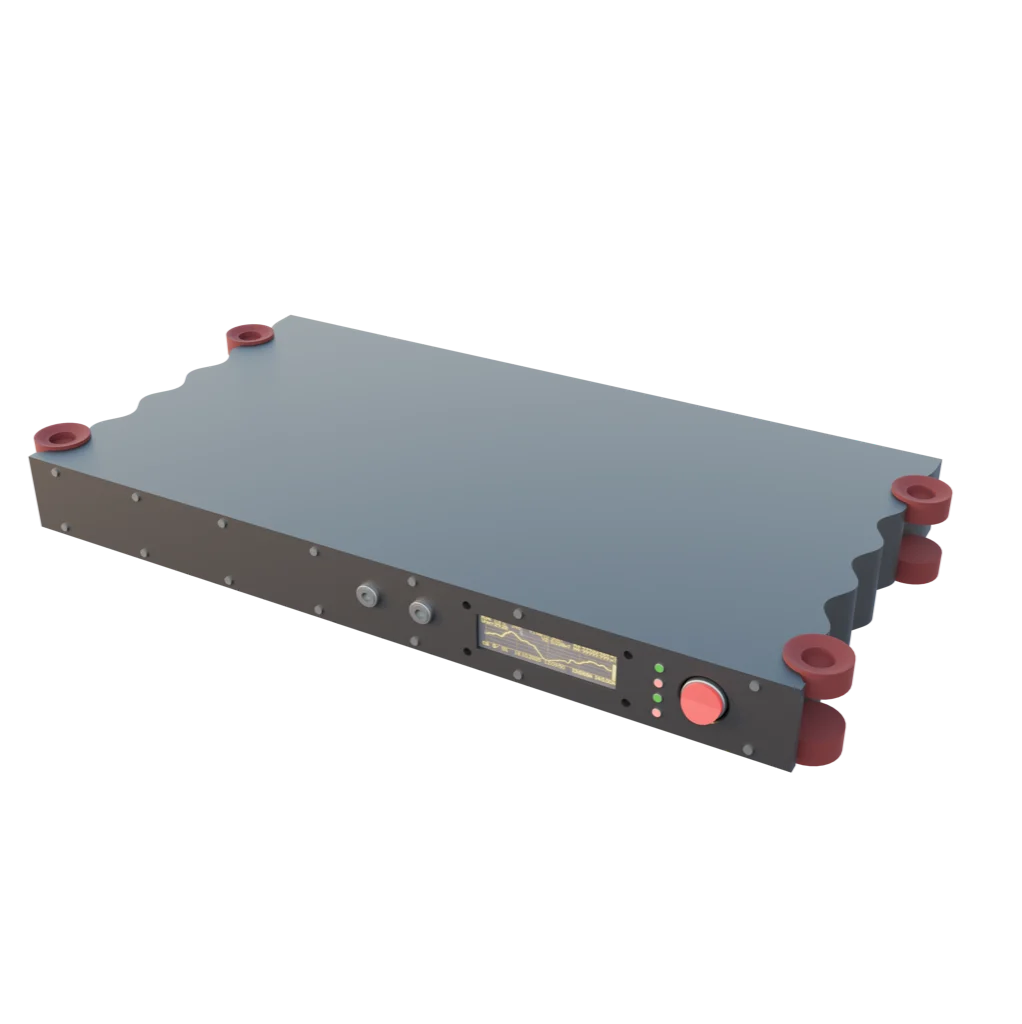

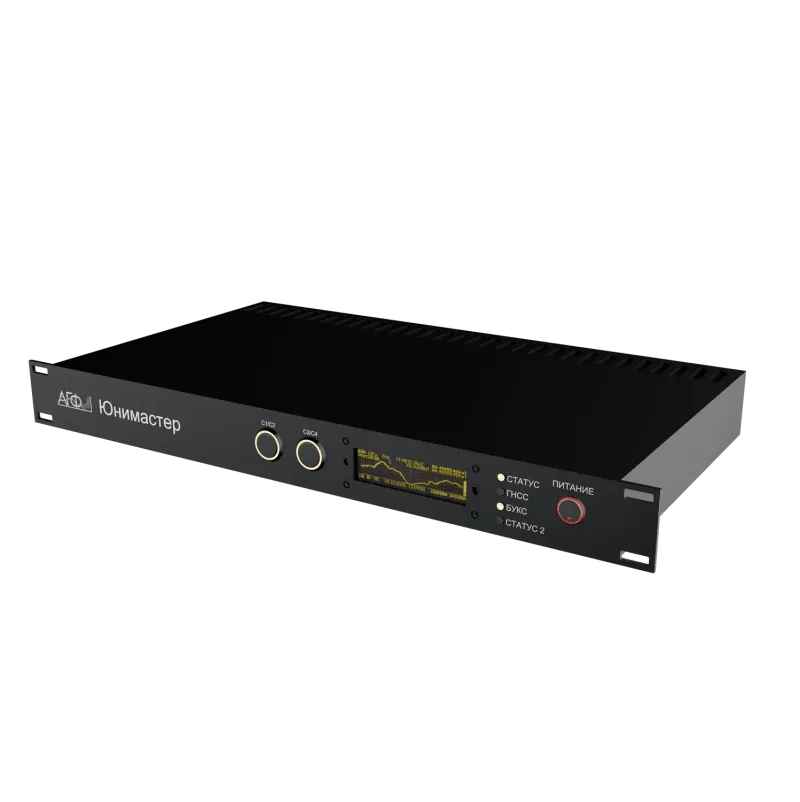

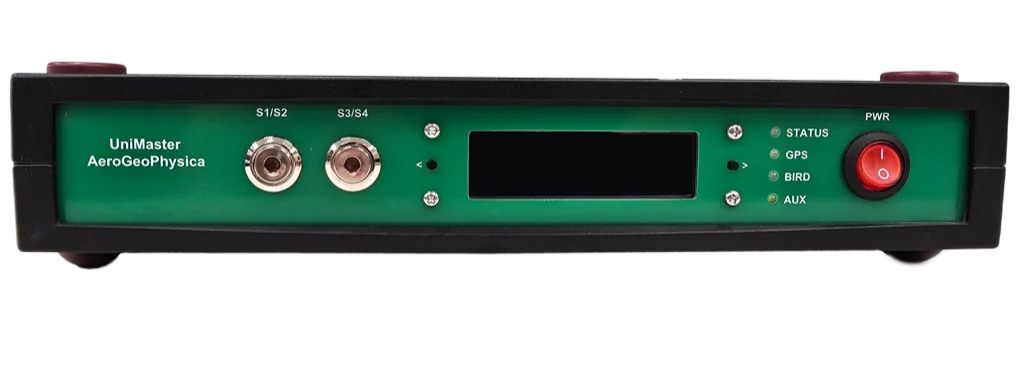

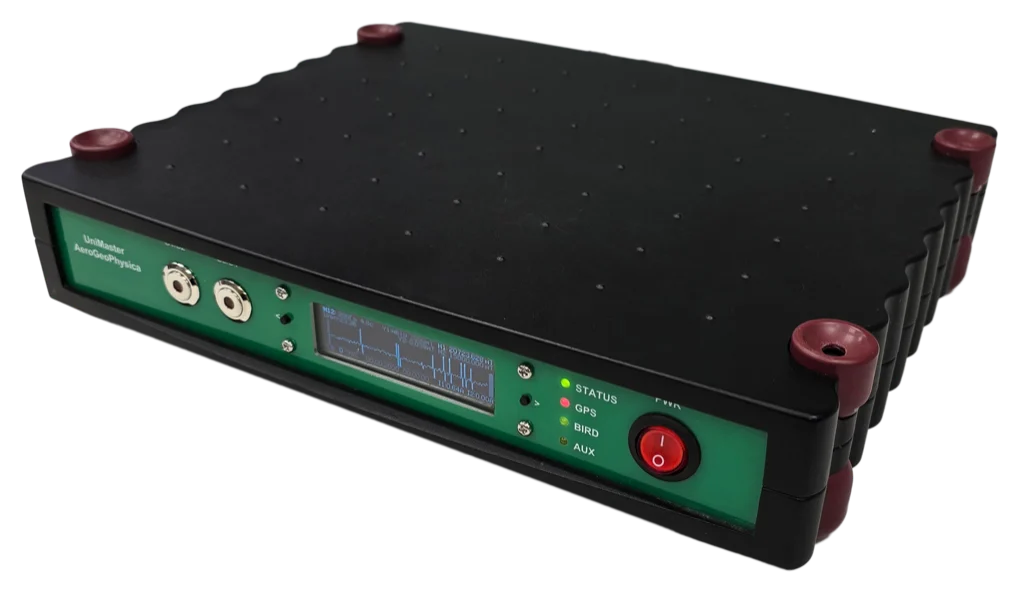

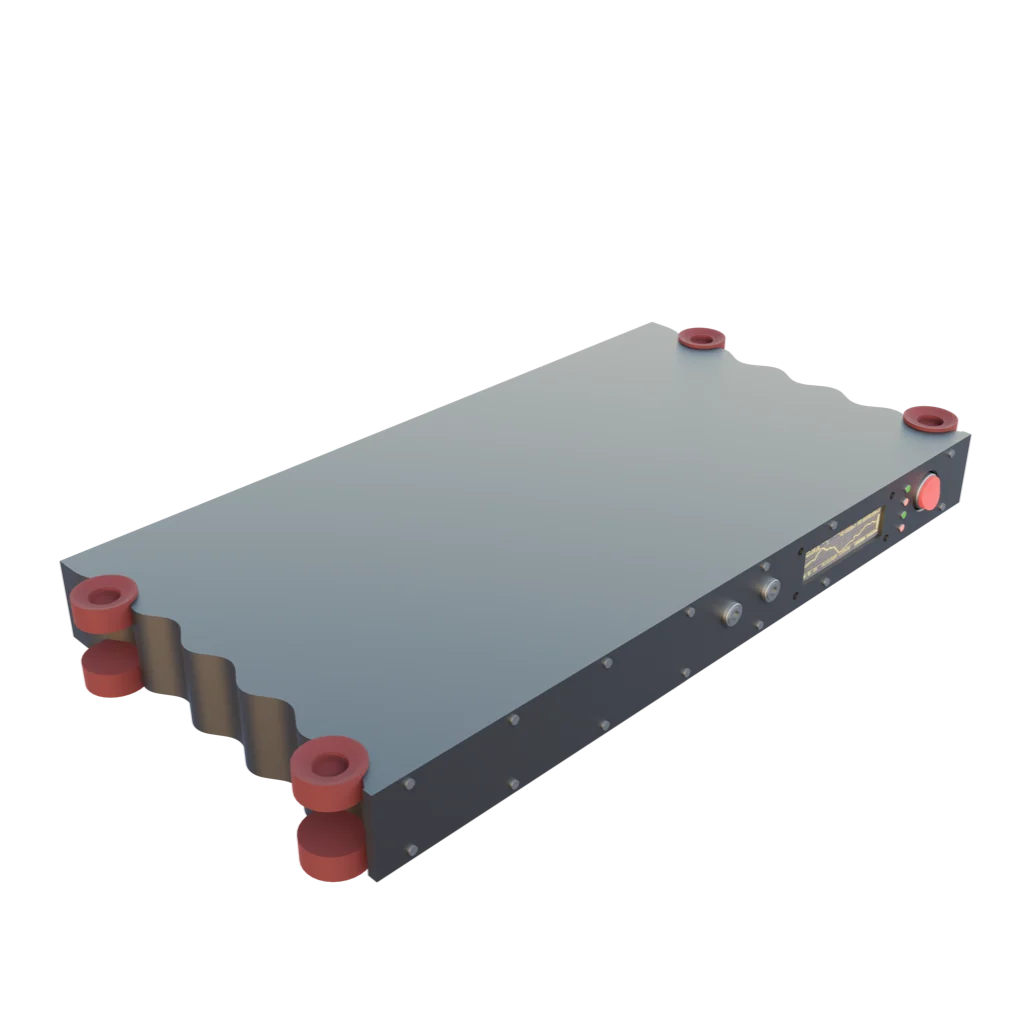

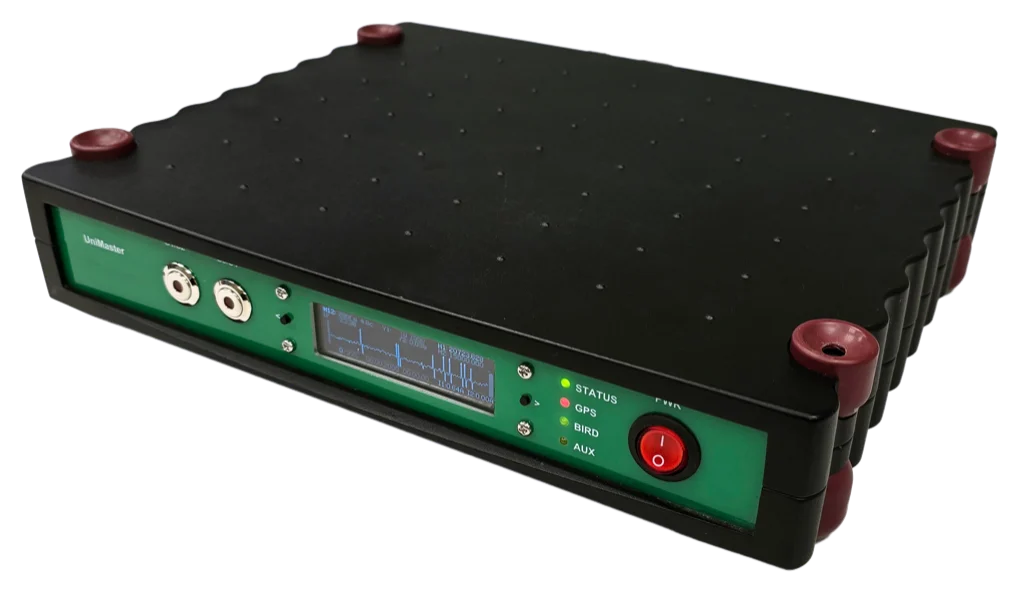

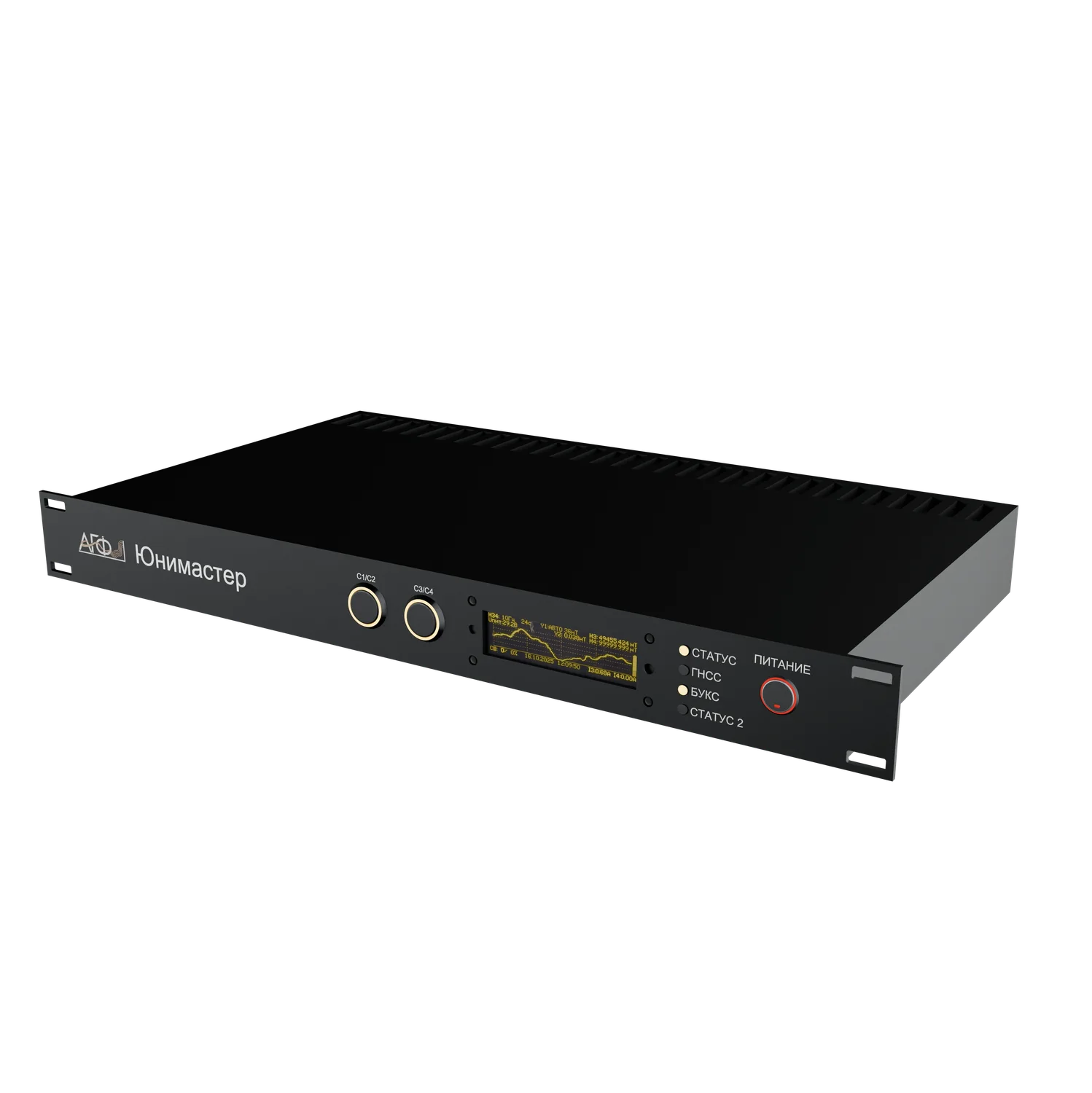

UniMaster — многоканальный магнитометр и регистратор данных геофизических датчиков.

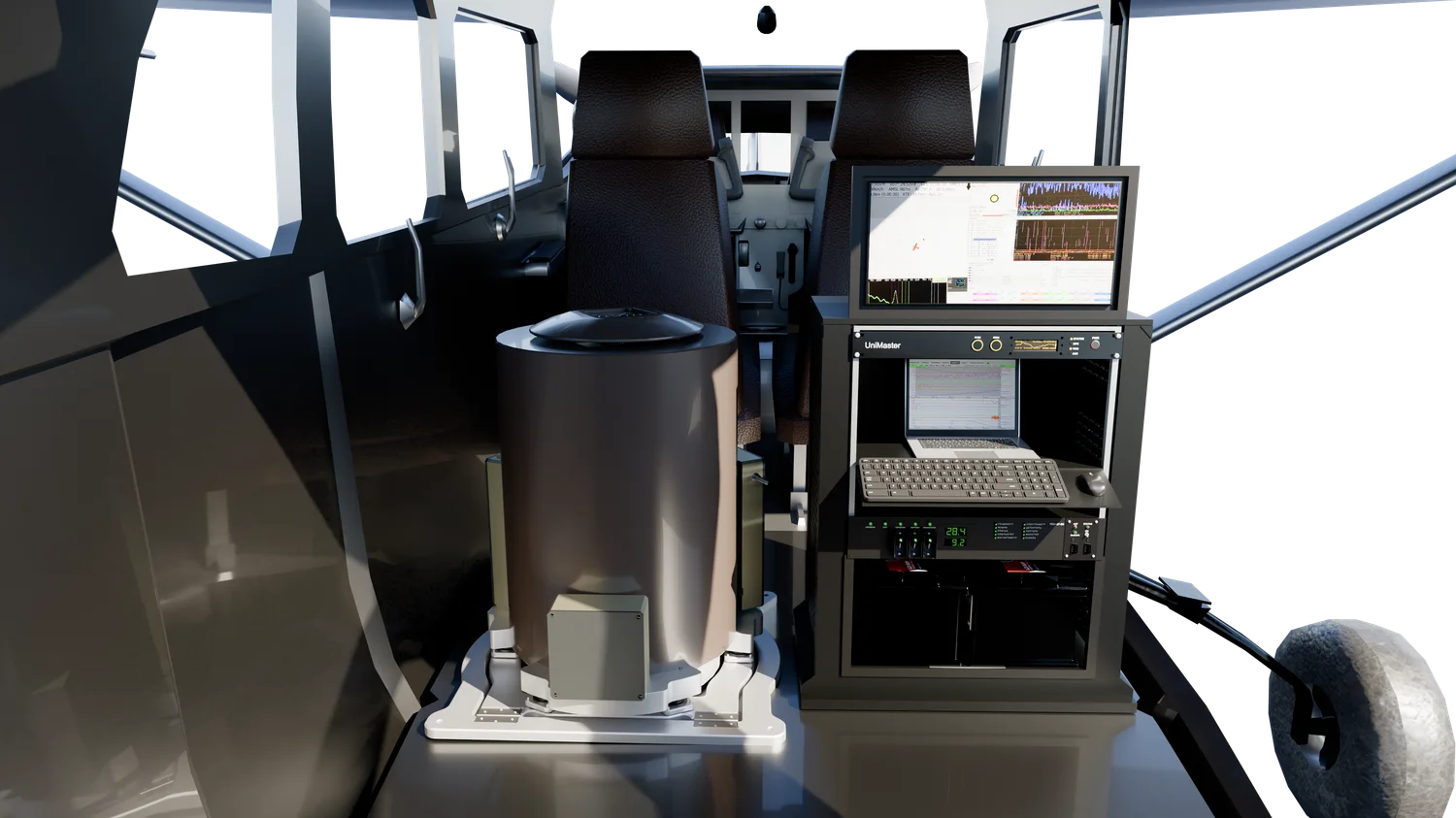

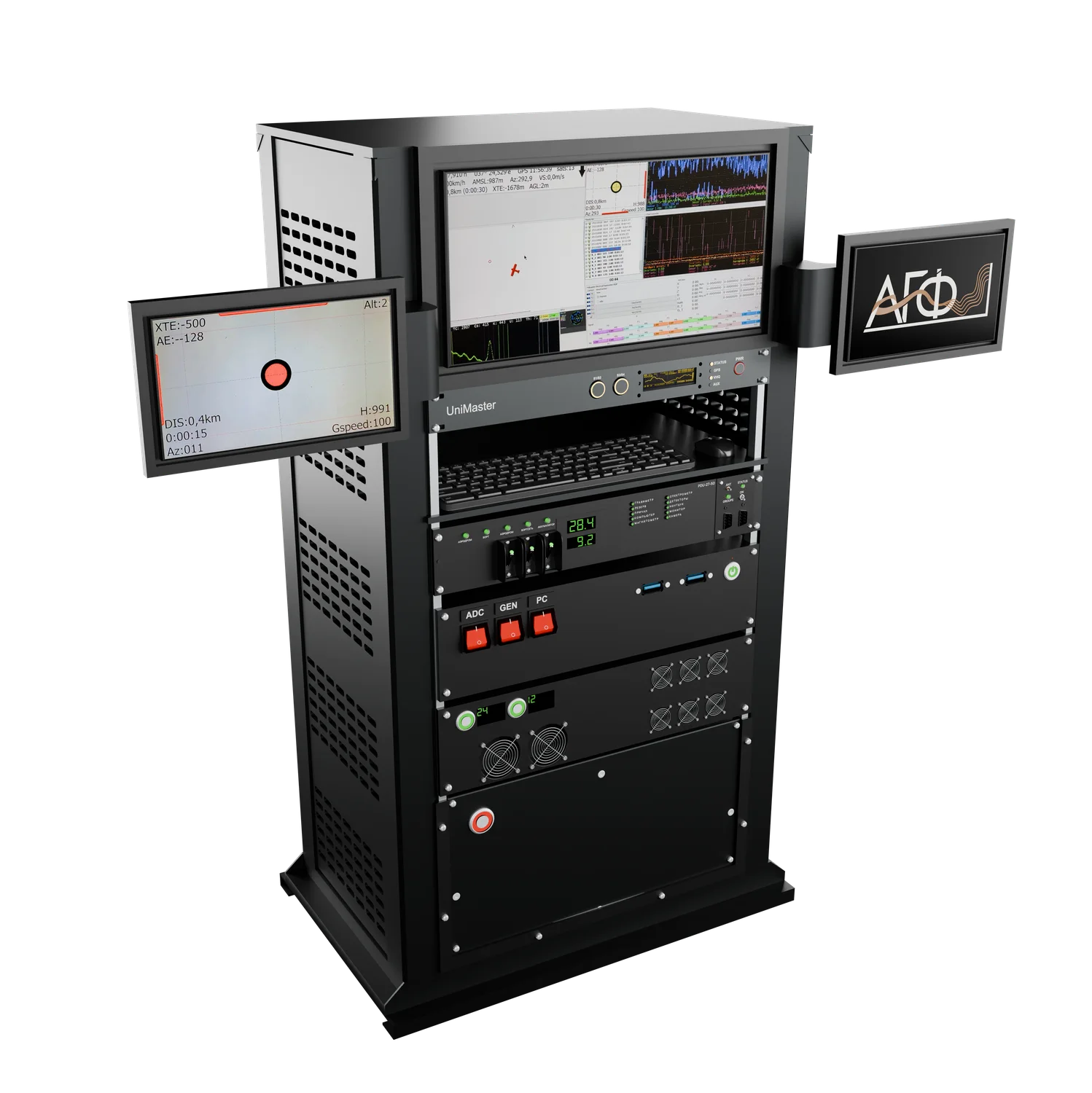

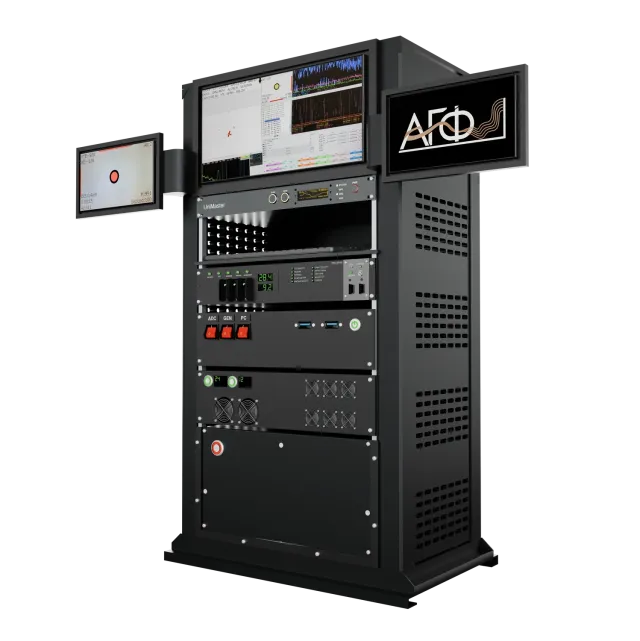

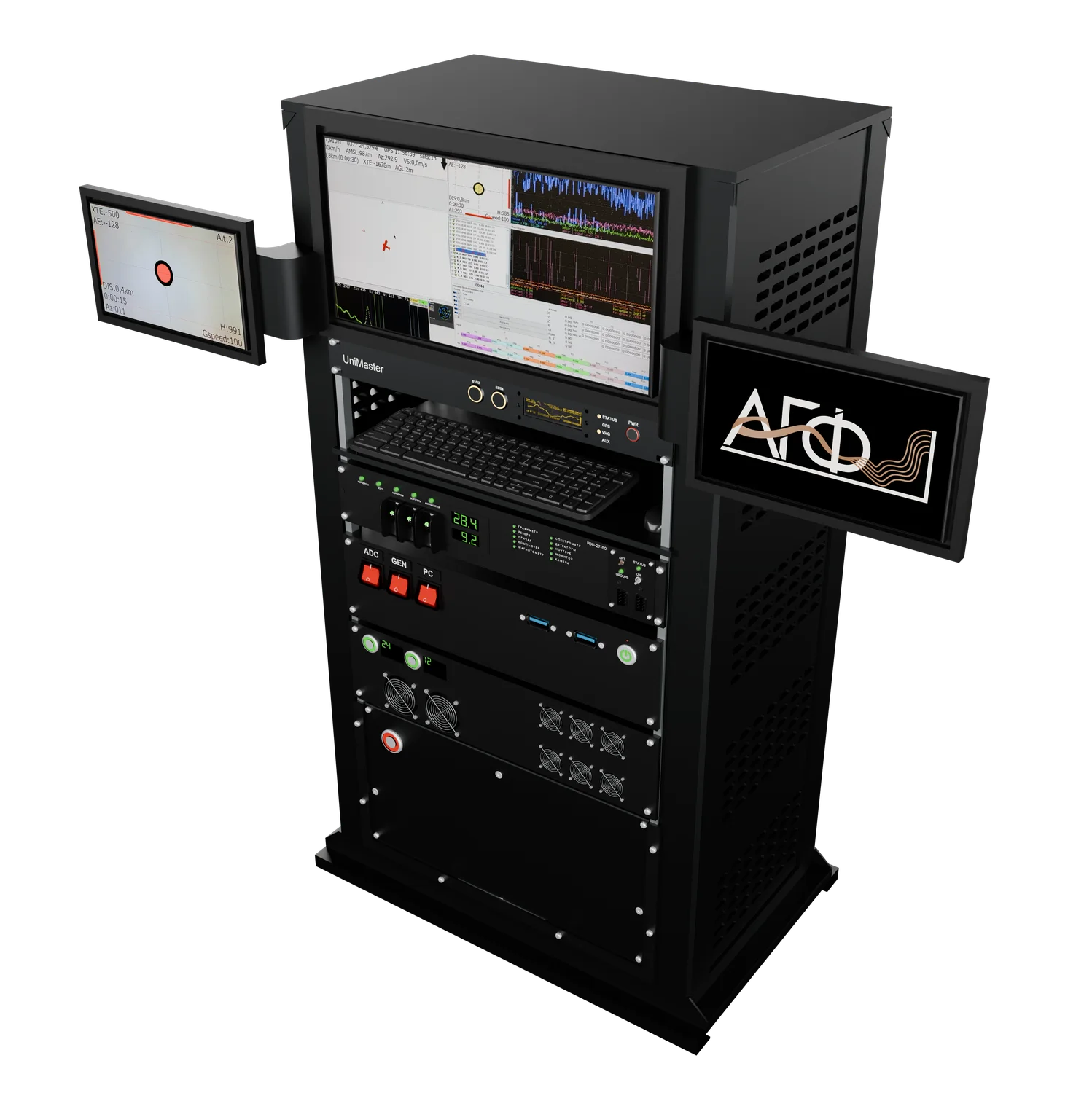

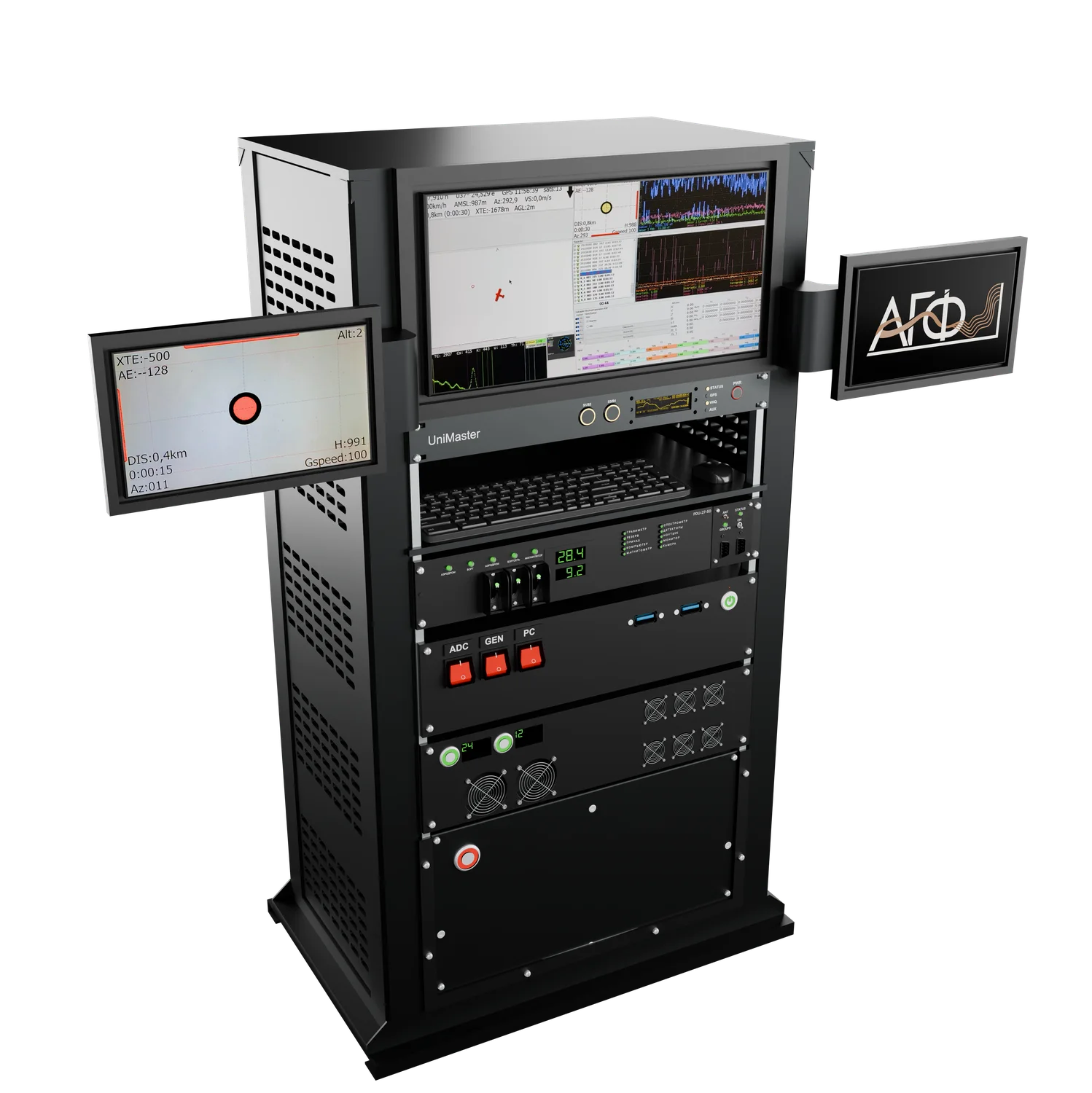

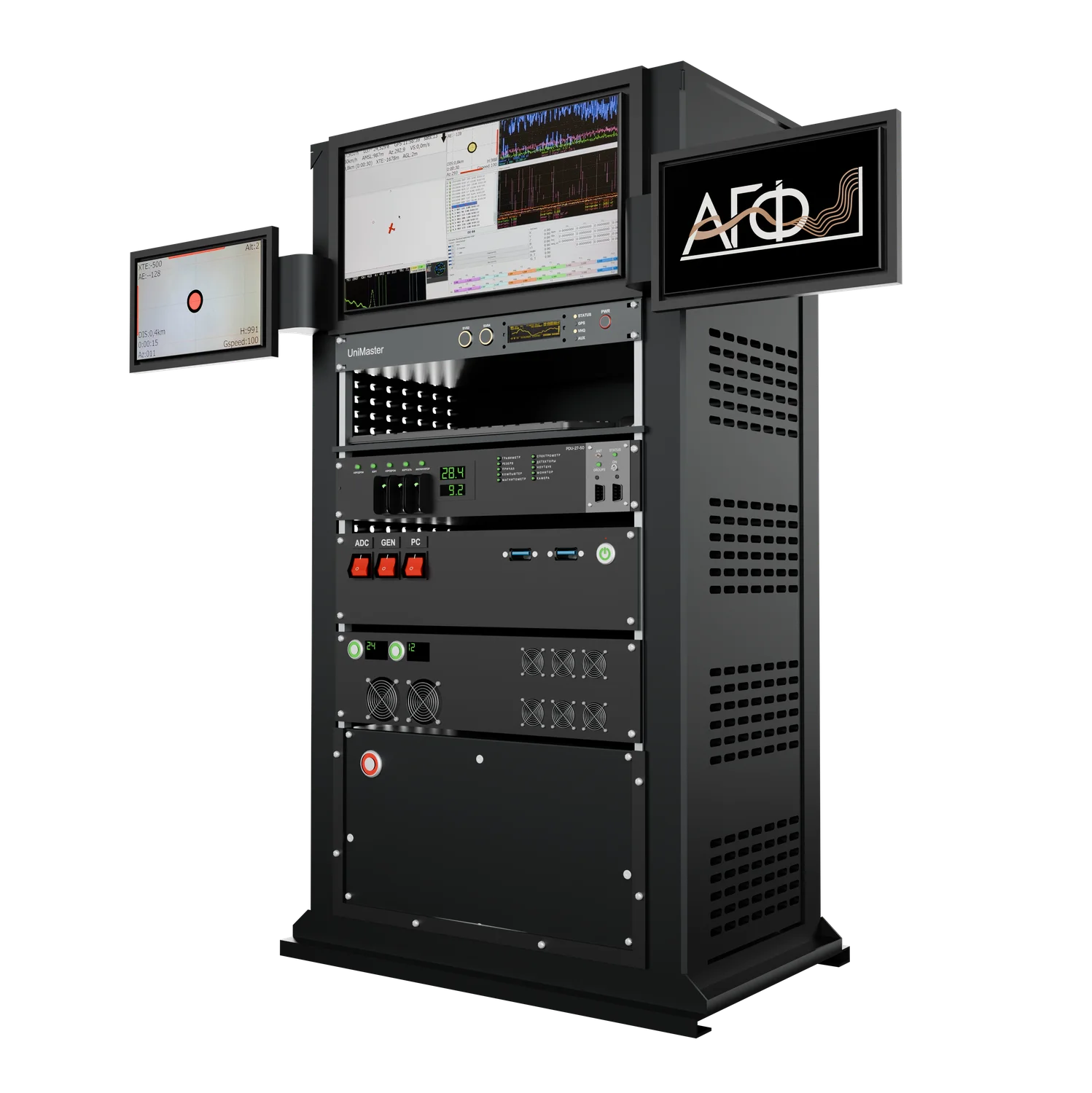

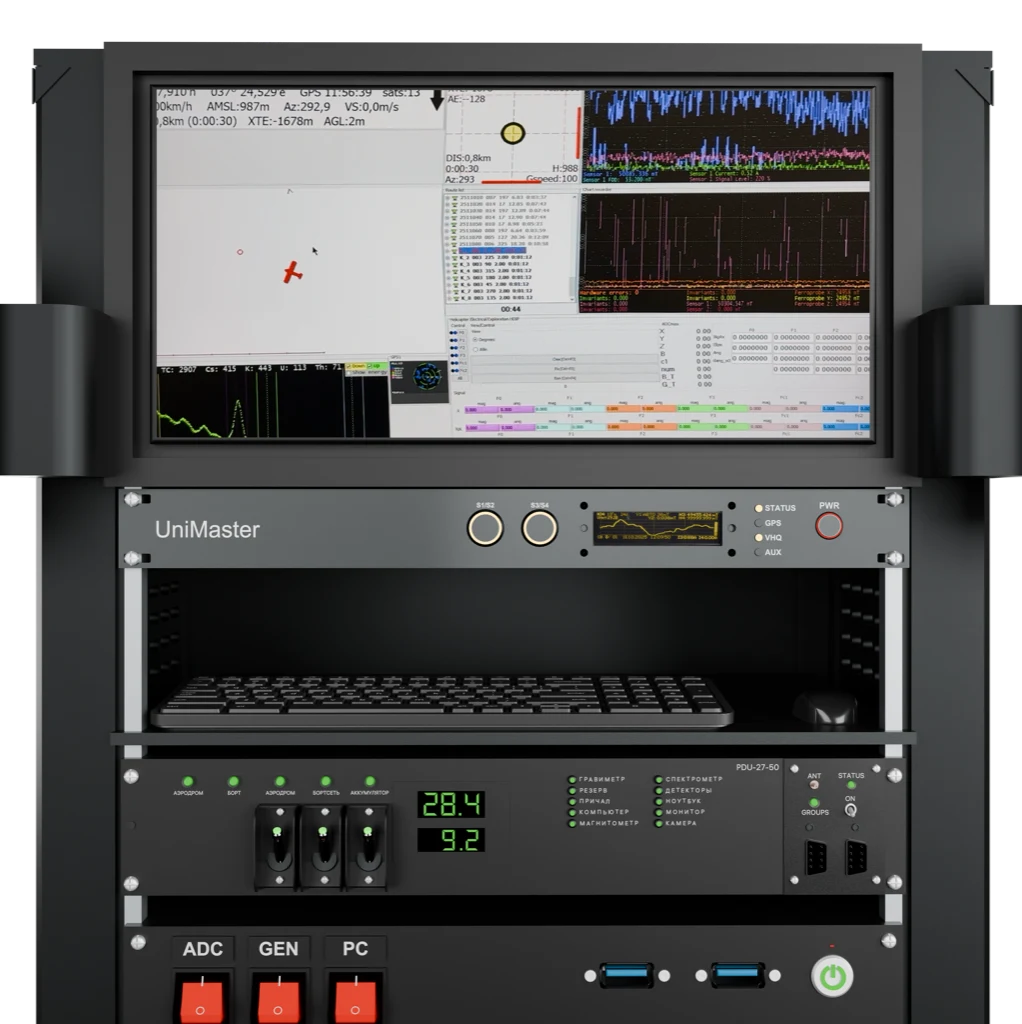

В одном корпусе 2 кг: квантовый магнитометр, регистратор различных геофизических датчиков, приёмник ГНСС, компенсатор девиации и дисплей на панели; внешний дисплей пилота подключается к блоку.
Конфигурация прибора
Назначение
Регистрация данных геофизических датчиков
Бортовой блок объединяет квантовый магнитометр, регистратор геофизических датчиков, приёмник ГНСС и компенсатор магнитной девиации.
Компенсация девиации
Компенсация магнитной девиации в полёте
Трёхкомпонентный феррозонд и адаптивные алгоритмы используются для компенсации магнитной девиации в полёте. На графиках показана запись полёта с манёврами крена, тангажа и рыскания: магнитный канал до и после компенсации, три компоненты феррозонда и локальная составляющая.
Характеристики
Технические характеристики
| Параметр | Значение |
|---|---|
| вес | 2 кг |
| магнитная чувствительность | 0,001 нТл |
| вывод данных | Ethernet |
| частота дискретизации | до 200 Гц (1/10/20/50/100/200) |
| диапазон магнитного поля | ±100 000 нТл |
| питание | +12…+36 В DC, 3 А |
| пусковой ток | до 6 А на четыре датчика |
